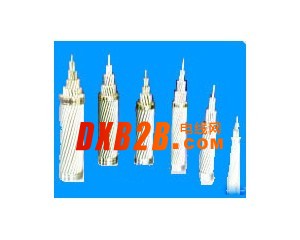

本產品適用于架空電力線路輸送電能用
本產品執行標準GB/T1179-1999等同IEC61089（1991）
一、型號及名稱
| 型號 |
名稱 |
| LJ |
鋼帶鎧 |
| LGJ |
鋼芯鋁絞線 |
| LGJF |
防腐鋼芯鋁絞線 |
表示方法：產品用型號、規格及本標準編號表示
例如：標稱截面為300m㎡的鋁鉸線，表示為：LJ-300 GB/T1191-1999
標稱截面為鋁240m㎡，鋼55m㎡的鋼芯鋁鉸線，表示為：LGJ-240/55 GB/T1179-1999
二、規格尺寸及主要性能
①鋁絞線（LJ型）
標準截面
（mm2） |
結構（根數/直徑）
（mm） |
外徑
（mm2） |
20℃時直流電阻不大于
（Ω/km） |
計算拉斷力
N |
計算重量
（kg/km） |
交貨長度
（不小于） |
連續載流量
（A） |
| 16 |
7/1.70 |
5.10 |
1.8020 |
2840 |
43.5 |
4000 |
111 |
| 25 |
7/2.15 |
6.45 |
1.1270 |
4355 |
69.6 |
3000 |
147 |
| 35 |
7/2.50 |
7.50 |
0.8332 |
5760 |
94.1 |
2000 |
180 |
| 50 |
7/3.00 |
9.00 |
0.5786 |
7930 |
135.5 |
1500 |
227 |
| 70 |
7/3.60 |
10.80 |
0.4018 |
10590 |
195.1 |
1250 |
284 |
| 95 |
7/4.16 |
12.48 |
0.3009 |
14450 |
26.5 |
1000 |
338 |
| 120 |
19/2.85 |
14.25 |
0.2373 |
16420 |
22.5 |
1500 |
390 |
| 150 |
19/3.15 |
15.75 |
0.1943 |
23310 |
407.4 |
1250 |
454 |
| 185 |
19/3.50 |
17.50 |
0.1574 |
28440 |
503.0 |
1000 |
518 |
| 210 |
19/3.75 |
18.75 |
0.1371 |
32260 |
577.4 |
1000 |
575 |
| 240 |
19/4.00 |
20.00 |
0.1205 |
36260 |
656.9 |
1000 |
610 |
| 300 |
37/3.20 |
22.40 |
0.09689 |
46850 |
82.4 |
1000 |
707 |
| 400 |
37/3.70 |
25.90 |
0.07247 |
61150 |
1097.0 |
1000 |
851 |
| 500 |
37/4.16 |
29.12 |
0.05733 |
76370 |
1387.0 |
1000 |
982 |
| 630 |
61/3.63 |
32.67 |
0.04577 |
91940 |
1744.0 |
800 |
1140 |
| 800 |
61/4.10 |
36.90 |
0.03588 |
115900 |
2225.0 |
800 |
1340 |
②鋼芯鋁絞線（LGJ型）
標準截面鋁/鋼
（mm2） |
結構（根數/直徑）
（mm） |
外徑
（mm2） |
20℃時直流電阻不大于
（Ω/km） |
計算拉斷力
N |
計算重量
（kg/km） |
交貨長度
（不小于） |
連續載流量
（A） |
| 鋁 |
鋼 |
| 10/2 |
6/1.50 |
1/1.50 |
4.50 |
2.706 |
4120 |
42.9 |
3000 |
87 |
| 16/3 |
6/1.85 |
1/1.85 |
5.55 |
1.799 |
6130 |
65.2 |
3000 |
110 |
| 25/4 |
6/2.32 |
1/2.32 |
6.96 |
1.131 |
9290 |
102.6 |
3000 |
125 |
| 35/6 |
6/2.72 |
1/2.72 |
8.16 |
0.8230 |
12630 |
141.0 |
3000 |
145 |
| 50/8 |
6/3.20 |
1/3.20 |
9.60 |
0.5946 |
16870 |
195.1 |
2000 |
212 |
| 50/30 |
12/2.32 |
7/2.30 |
11.60 |
0.5692 |
42620 |
372.0 |
2000 |
250 |
| 70/10 |
6/3.80 |
1/3.80 |
11.40 |
0.4217 |
23390 |
275.2 |
2000 |
255 |
| 70/40 |
12/2.72 |
7/2.72 |
13.60 |
0.4141 |
58300 |
511.3 |
2000 |
340 |
| 95/15 |
26/2.15 |
7/1.67 |
13.61 |
0.3058 |
35000 |
380.8 |
2000 |
350 |
| 95/20 |
7/4.16 |
7/1.85 |
13.87 |
0.3019 |
37200 |
408.9 |
2000 |
360 |
| 95/55 |
12/3.20 |
7/3.20 |
16.00 |
0.2992 |
78110 |
707.7 |
2000 |
420 |
| 120/7 |
18/2.90 |
1/2.90 |
14.50 |
0.2422 |
27570 |
379.0 |
2000 |
380 |
| 120/20 |
26/2.32 |
7/1.85 |
15.07 |
0.2496 |
41000 |
466.8 |
2000 |
390 |
| 120/25 |
7/4.72 |
7/2.10 |
15.74 |
0.2345 |
47880 |
526.6 |
2000 |
400 |
| 120/70 |
12/3.60 |
7/3.60 |
18.00 |
0.2364 |
89370 |
895.6 |
2000 |
505 |
| 150/8 |
18/3.20 |
1/3.20 |
16.00 |
0.1989 |
32860 |
461.4 |
2000 |
442 |
| 150/20 |
24/2.78 |
7/1.85 |
16.67 |
0.1980 |
46630 |
549.4 |
2000 |
450 |
| 150/25 |
26/2.70 |
7/2.10 |
17.10 |
0.1939 |
54110 |
601.0 |
2000 |
470 |
| 150/35 |
30/2.5 |
7/2.50 |
17.50 |
0.1962 |
65020 |
676.2 |
2000 |
500 |
| 185/10 |
18/3.60 |
1/3.60 |
18.00 |
0.1572 |
40880 |
584.0 |
2000 |
497 |
| 185/25 |
24/3.15 |
7/2.10 |
18.90 |
0.1542 |
59420 |
706.1 |
2000 |
525 |
| 185/35 |
26/2.98 |
7/2.32 |
18.88 |
0.1592 |
64320 |
732.6 |
2000 |
525 |
| 185/45 |
30/2.80 |
7/2.80 |
19.6 |
0.1264 |
80190 |
848.2 |
2000 |
522 |
| 210/10 |
18/3.80 |
1/3.80 |
19.00 |
0.1411 |
45140 |
650.7 |
2000 |
523 |
| 210/25 |
34/3.33 |
7/2.22 |
19.98 |
0.1380 |
65990 |
789.1 |
2000 |
560 |
| 210/35 |
26/3.22 |
7/2.50 |
20.38 |
0.1363 |
74250 |
853.9 |
2000 |
590 |
| 210/50 |
30/2.98 |
7/2.98 |
20.86 |
0.1381 |
90830 |
906.8 |
2000 |
600 |
| 240/30 |
24/3.60 |
7/2.40 |
21.60 |
0.1181 |
75620 |
922.2 |
2000 |
610 |
| 240/40 |
26/3.42 |
7/2.66 |
21.66 |
0.1209 |
83370 |
964.3 |
2000 |
610 |
| 240/50 |
30/3.20 |
7/3.20 |
22.40 |
0.1189
|
102100 |
1108 |
2000 |
640 |
| 300/15 |
40/3.00 |
7/1.67 |
23.01 |
0.09724 |
68060 |
939.8 |
2000 |
650 |
| 300/20 |
45/2.93 |
7/1.95 |
23.43 |
0.09520 |
75680 |
1002 |
2000 |
655 |
| 300/25 |
48/2.85 |
7/7.22 |
27.76 |
0.09433 |
83410 |
1058 |
2000 |
690 |
| 300/40 |
24/3.99 |
7/2.66 |
23.94 |
0.09614 |
92220 |
1133 |
2000 |
705 |
| 300/50 |
26/3.83 |
7/2.98 |
24.26 |
0.09636 |
103400 |
1210 |
2000 |
725 |
| 300/70 |
30/3.60 |
7/3.60 |
25.20 |
0.09463 |
128000 |
1402 |
1200 |
740 |
| 400/20 |
42/3.51 |
7/1.95 |
26.91 |
0.07104 |
88850 |
1286 |
1500 |
800 |
| 400/25 |
45/3.33 |
7/2.22 |
26.64 |
0.07370 |
95940 |
1295 |
1500 |
800 |
| 400/35 |
48/3.22 |
7/2.50 |
26.82 |
0.07389 |
103900 |
1349 |
1500 |
810 |
| 400/50 |
54/3.07 |
7/3.07 |
27.63 |
0.07232 |
123400 |
1511 |
1500 |
815 |
| 400/65 |
26/4.22 |
7/3.44 |
28.00 |
0.07326 |
135200 |
1611 |
1500 |
850 |
| 400/95 |
30/4.16 |
19/2.32 |
29.14 |
0.07087 |
171300 |
1860 |
1500 |
873 |
| 500/35 |
45/3.75 |
7/2.50 |
30.00 |
0.05812 |
119500 |
1642 |
1500 |
920 |
| 500/45 |
48/3.60 |
7/2.80 |
30.00 |
0.05912 |
128100 |
1688 |
1500 |
920 |
| 500/65 |
54/3.44 |
7/3.44 |
30.96 |
0.05760 |
15400 |
1897 |
1500 |
935 |
| 630/45 |
45/4.20 |
7/2.80 |
33.60 |
0.04633 |
148700 |
2060 |
1200 |
1025 |
| 630/55 |
48/4.12 |
7/3.20 |
34.32 |
0.04514 |
164400 |
2209 |
1200 |
1060 |
| 630/80 |
54/3.87 |
19/2.32 |
34.82 |
0.04551 |
192900 |
2388 |
1200 |
1120 |
| 800/55 |
45/4.63 |
7/3.20 |
38.40 |
0.03547 |
191500 |
2690 |
1000 |
1220 |
| 800/70 |
48/4.63 |
7/3.60 |
38.5 |
0.03574 |
20700 |
2791 |
1000 |
1223 |
| 800/100 |
54/4.33 |
19/2.60 |
38.98 |
0.03635 |
241100 |
2991 |
1000 |
1240 |
注： 防腐型的計算重量，應在規定值中填加防腐涂料的重量，其增值為：鋼芯涂防腐料者增加2%，內部鋁鋼各層間涂防腐料者增加5%。
三、產品檢驗測試標準如下表
|
序號
|
項目
|
試驗方法
|
|
1
|
結構尺寸
|
-
|
|
2
|
節徑比
|
劃印法
|
|
3
|
鋁鉸線機械能
|
GB3955
|
|
4
|
鋁絲性能
|
GB3048.2
|
|
5
|
鋼絲性能
|
GB3428
|
|
6
|
長度
|
用計米器測量
|
四、交貨要求
1.鋁鉸線及港芯鋁線的交貨長度應符合（LJ型、LGJ型）的規定
2.任何一根鉸線交貨長度的允許偏差為±0.5%,每一合同的交貨量中,允許有5%不小于三分之一制造長度的短線交貨
3.根據雙方協議允許任何長度的鉸線交貨
|
