USB數據采集、高精度數據采集、模擬信號采集

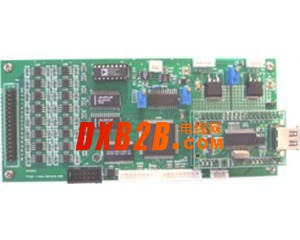

點擊圖片查看原圖

型號：	DTE3216
規格：	長172 mm×寬75 mm×高25 mm
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	陜西西安市
有效期至：	2015-03-24
最后更新：	2015-03-06 17:23
瀏覽次數：	103

公司基本資料信息

產品詳細說明

16位A/D USB2.0采集板DTE3216

_32通道、16bit、100KHz、連續采集、USB2.0接口

DTE3216是西安達泰電子有限責任公司為西安205所軍用光學測量系統而開發的多通道高速數據采集板，采集數據包中包括GPS秒脈沖時間信息，因此可以實現精確實時記錄。

■ 型號: DTE3216

關鍵詞：USB2.0、USB數據采集、高精度數據采集、數據采集

■ 簡介

本系統采用先進的FPGA技術及USB2.0接口技術，能夠進行 100KHz的連續數據采集，并對采集數據快速存儲、讀取。為用戶提供了32路模擬輸入通道，通道數及采集順序可通過軟件設置，采樣頻率及模擬電壓輸入范圍也可以通過軟件編程設置。 DTE3216采集板的主要組成單元有：USB20D接口控制模塊、16位100KHz采樣率的A/D轉換器、Cyclone FPGA大規模邏輯控制單元、模擬通道選擇及可編程增益控制單元等組成。

■ 特征

■ 應用

◆ 采樣頻率：單通道連續100KHz可軟件設置
◆ A / D 分辨率：16Bit A/D
◆ 輸入電壓范圍：±10V、±5V、±0.625V
◆ 模擬輸入通道：32通道
◆ 開關量：16 路雙向開關量
◆ 程控放大：可放大1/2/4/8/16倍
◆ 模擬量輸入阻抗：大于100千歐
◆ 通訊接口： USB2.0標準接口
◆ 提供VC編程實例源代碼
◆ 提供采集測試軟件
◆ 直流±12V供電，電流500mA
◆ 板卡尺寸：長172 mm×寬75 mm×高25 mm

◆ 動態數據采集分析儀
◆ 振動與噪聲信號采集與分析
◆ 實驗室信號采集與分析，教學演示
◆ 野外測控、醫療設備
◆ 過程控制
◆ 國防、航空航天PCM解碼

■ 訂貨信息
