概述

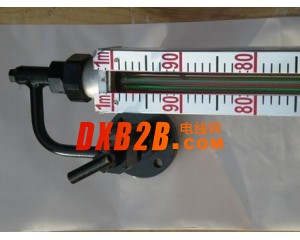

UGS系列彩色石英玻璃管液位計是采用高純度石英管（99.99%Si02）生產制造的現場顯示液位計，該儀表顯示清晰，密封性能好，耐高溫、高壓、放粘稠，壽命長、沖洗、維護方便，廣泛用于石油、化工、電力、冶金等行業中各種容器及鍋爐的液位指示。
結構原理
UGS系列彩色石英玻璃管液體計通過上下連接法蘭與容器構成連通器，可以直接觀察到容器內介質液位的實際高度。該產品采用了自然光在液體中折射的光學原理，測量時，使液相顯示綠色，氣相顯示紅色，由于液、氣相顯示反差很大，所以指示鮮明清晰。
主要技術參數
測量范圍L：300~3000mm
工作壓力：0.6~10.0MPa
工作溫度：-50~450℃
連接法蘭：DN20、DN25或其它
法蘭標準：HG20592~20635-97其他法蘭標準請用戶注明
材質：碳鋼、不銹鋼
伴熱蒸汽夾套：接頭G1/2”，工作壓力1.0MPa
球封壓力：≥0.2MPa
