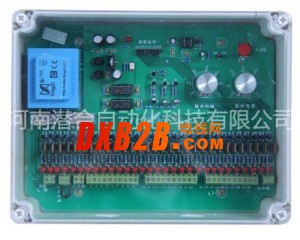

一、產品特點：

控制儀采用工業級芯片作為控制核心；

控制儀在印刷線路板上有明顯的設置標志，可方便的進行控制儀的設置；

控制儀輸出側設有各個輸出點的工作指示，可快速判斷輸出點的狀態；

控制儀設有手動操作按鈕，可方便的進行設備的調試、運行操作；

控制儀采用防水外殼結構，配合防水接頭，可在室外、粉塵環境中使用；

控制儀配備可插拔的印刷線路板專用端子，可方便的進行接線

二、型號意義：

三、技術指標：

輸出路數：21—30路可選；

支持遠程啟動/停止控制；

輸入電壓：AC 50HZ  180-240V；

驅動能力：DC 24V 2A，AC 220V 1A；

外型尺寸：248×188×100mm；

四、參數設定范圍：

脈沖寬度：設定范圍為0.05~0.80秒；

脈沖間隔：設定范圍為1~100秒；

五、面板指示：

2）控制儀安裝圖：



六、接線方式：

接線說明：

1）J1為交流220V輸入端子（L、N）；

2）J2為開機信號（干接點），可外接開機信號或壓差開關；

3）J3為2個輸出接線公共端；

4）J4：脈沖閥信號輸出端子；

七、輸出不同路數時的接線的有效端子

在21-30路內選擇不同的輸出路數時，輸出端子按順序排列，同時， 也可直接根據運行時發光二極管的輸出指示直接確定；

八、安裝方式：

由于FC-A/D-30型脈沖控制儀采用防水型透明塑料外殼，有效隔離了外界灰塵對控制芯片的影響，能夠安裝在粉塵濃度較高的場合。安裝方法如下：

1）控制儀外型尺寸：

九、操作說明：

1）控制原理：

控制儀采用大規模集成電路搭建而成，采用兩個電位器調節兩個重要時間參數：脈沖寬度、脈沖間隔；采用可選擇的多位插針結構，可實現在21-30路內的輸出路數自由調整，具體的插針位置參見印刷線路板上的位置說明。

2）參數設置及修改：

MZY-T/1型控制儀通電后無需任何操作即可自動按最新的設置參數實施控制。控制儀有三種主要的狀態——待機狀態、運行狀態、檢修狀態。

待機狀態：控制儀上電后如果不滿足開機條件（開機信號斷開）時，系統將進入待機狀態。

運行狀態：控制儀上電，且滿足開機條件后即進入開機運行狀態，發光二極管顯示各路輸出點的狀態。

檢修狀態：在控制儀正常運行時，將自動、手動轉換插針插到右邊兩位即進入手動檢修狀態，此時按一下“手動”按鈕，輸出將從上一路開向后移位，直到插針插到左邊兩位退出手動狀態。

參數修改狀態：任何時候，邊緩慢旋轉電位器，邊觀察輸出指示燈的點亮情況即可進行脈沖寬度/脈沖間隔的調整。
