油井數據遠程測控系統
系統概述

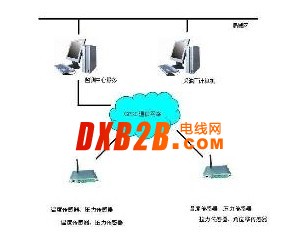

      本系統利用采集器監測和記錄采油機使用過程中電壓、電流、位移、回壓、套壓、液位、流量狀態數據，通過移動GSM及GPRS無線網絡，將各種信息傳送到監控中心處理。本系統還可接入油水界面分析儀等設備，監控原油存儲與運輸過程。
      監控中心連接公眾互聯網，使用監控軟件，就實現采油機示功圖及其它信息的顯示、分析、統計與處理，及時產生告警信息。整個系統采用GPRS數據傳輸，無需鋪設通訊線路，組網費用低廉，適用于監控點分散、數量多、測量信息較少的原油采集、存儲與運輸。
 硬件設備
  · 數據采集設備
  · 8路4-20mA傳感器信號，8路開關量采集觸點或電平量信號輸入；
  · 2路繼電器輸出，用于遠程處理突發故障；
  · 采集模塊可保存4000條歷史數據，存儲間隔參數可修改；
  · 能夠直接生成采油機示功圖數據，自動記錄壓力和位移坐標數據，能提供100組示功圖數據；
  · 內部集成GPRS數據傳輸過程的流程控制，傳輸時間參數可修改；
  · 設備工作狀態超限值后，繼電器輸出動作，驅動現場聲光報警器，同時將報警數據主動上傳至監控中心；
  · 使用24VDC供電。
  · 各傳感器類型及監測指標
  · 電壓：0～1500V；
  · 電流：0～400A；
  · 回壓：由傳感器決定；
  · 套壓：由傳感器決定；
  · 油田采油井測量專用位移傳感器；
  · 油田用液位測量傳感器；
  · 有毒氣體濃度傳感器；
  · 配套使用安全柵，利用安全柵保障油井監控設施安全。
  監控軟件
  · GPRS 傳輸數據庫管理軟件功能
  · 服務器具有固定IP地址，提供強大的SQL數據庫管理，GPRS設備管理；
  · 動態GPRS網絡在線設備；
  · 對在線采集設備；
  · 提供完備的GPRS服務管理參數；
  · 支持IE瀏覽器直接查看數據庫信息；
  · 監控軟件特點
  · 采用專用監控軟件，在監控中心對環境監控的數據信息進行采集和報警處理；
  · 監控軟件采用SQL-Server數據庫結構，提供數據信息查詢、參數設置、報表曲線分析、監控位置安排、報警位置顯示、數據制表打印，
  系統分級管理等功能；
  · 支持四級用戶管理權限，各級管理權限可設置，遠程控制傳感器工作狀態，提供軟件布防和撤防功能，使用更加靈活；
  · 軟件界面清晰直觀，具有彈出式窗口，四級樹形結構查詢，按照邏輯視圖顯示設備鏈接信息，實現每一級設備的添加、刪除、修改、
  及相關參數設置等管理功能，用戶可任意設置不同報警級別，語音提示報警信息；
  · 通過位置視圖定位及顯示每級設備在電子地圖上的物理位置，直觀的實現報警信息狀態及位置的檢索，同時提供報警地圖；
  · 無需配備任何中繼通訊設備。客戶端直接通過INTERNET訪問設備數據；
  · 應用界面圖。
  傳輸方式
  GPRS網絡，無需敷設任何通訊線路，數據直接通過電信SGSN和GGSN設備。
  應用擴展
  根據本系統所監測的量和分布結構，可以應用在相近規模的采掘領域，如：天然氣采掘井，近海海洋石油鉆井平臺，及其它分散生產的現場數據采集。
  訂貨指南
  · 確定油井的類型，選用不同的傳感器實現不同數據的采集；
  · 確定每個采集點傳感器數量，給傳感模塊供電的電源；
  · 確定每個傳感器信號變換的范圍，是否需要做特殊信號變換處理；
  · 每個監測點的物理位置，是否具備GPRS無線通訊網絡；
  · 是否具有固定IP地址，或使用我司提供GPRS數據管理服務；
  · 對監控軟件的定制要求，提供定制特定功能的簡要說明；
  · 是否需要與其它系統鏈接。
