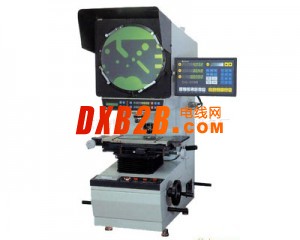

JT12A-B¢300MM 數字測量投影儀

儀器用途
JT12A-B¢300MM系列全數字式測量投影儀是光、機、電一體化的精密高效測量儀器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。

儀器特點
儀器光學系統質量優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%;坐標測量示值誤差可達（3+L/75）um L為被測長度(單位：mm)；
儀器規格參數: 金屬臺面尺寸 340 × 152；玻璃臺面尺寸 196 × 96
              X坐標行程 150；     Y坐標行程 50
Z坐標行程80(調焦)
投影屏旋轉角度：0~360度； 旋轉角度顯示當量：1´或0。01度
             物鏡：10倍物鏡（標配）；     數顯箱1臺；
數據處理系統：多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、                  距離、角度測量。
儀器照明：透射與反射照明光源均為?24V ，　 150W鹵素?zé)?br /> 儀器電源：110V/ 220V(AC)， 50/60HZ， 總功率400W
