一、流量測量系統組成

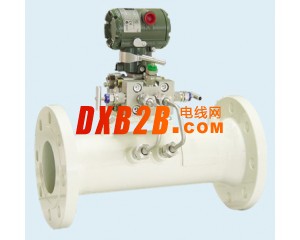

            LVD型錐形流量計由內置錐體節流與三閥組、散熱件、引壓管、差壓變送器、流量計算機組成流量測量系統。對于氣體和蒸汽等介質，可加溫度、壓力補償，組成質量流量和標準體積測量系統。LVD型錐形流量計分：精確管道型（DN15~DN900或更大）；對夾型（DN15~DN150）

二、產品特點
精度高，重復性好             錐形流量計的精度為測量值的±0.5%，重復性為±0.2%。
量程比寬，壓損低             錐形流量計正常情況下量程比為10：1，參數準確可以做到30：1，錐形
                                              流量計壓力損失僅為孔板的1/5~1/10，可大大降低運行能耗。
安裝直管段要求                 由于錐形流量計獨特的中心流線形節流結構，很好地解決了直管段整流
                                              的問題，將不規則的流體直接整流成理想流體，前直管段0~3D，后直管段0~1D。
長期穩定性好                     錐體的獨特設計，保證了流體在流經錐體時，是一種漸變過程，無突變，
                                              流量先經過錐體后，在到達錐邊，因此，錐體不會經常性受到流體的磨
                                              損，β值可保持長期不變，故儀表長期使用而無需重新標定。
應用范圍廣，可測             錐形流量計與孔板節流裝置一樣，工作溫度與壓力取決于管道和法蘭的
高溫高壓和復雜工             材質與等級。特殊的節流體，使其可測多相水流，電磁干擾介質，各種
況介質                                  混合氣體等。非常適合測量如蒸汽、煤氣、原油等臟污介質。
                                              錐形流量計運用工況范圍非常廣，溫度-100℃~500℃，最大壓力
                                              40MPa，雷諾數范圍廣8×103~5×106。氣體：煤氣、開然氣、空氣、
                                              氧氣、氮氣、氫氣、甲烷、丙烯、煙氣、飽和蒸汽、過熱蒸汽等。
                                              液體：水、油品、乳化液、純水、雙氧水、甘油、醇類、凈水、污水、各
                                              種腐蝕性介質等。
具有自清潔能力                  差壓式錐形流量計的特殊設計，使其錐體不存在死區，因此在錐體上不
                                              會堆積流體的碎紙、粘渣和雜質，具有自清潔功能。





三、精確管道尺寸：

訂貨時請提供如下參數：
1、口徑（單位：mm）2、測量介質名稱3、最大測量范圍4、正常工作范圍5、最小工作范圍
6、工作壓力7、工作溫度8、介質密度9、介質粘度10、使用當在平均大氣壓力

四、流量計的安裝

五、注意事項
1) 用戶在選型時應提供準確、科學的相關參數，尤其在測量多組份氣體時應更加注意；
2) V錐是差壓式儀表，同樣遵守差壓式儀表測量系統的相關要求；
3) V錐與孔板等其他節流裝置使用方法一樣，應根據標準節流裝置的要求鋪設導壓管路
4) 應根據使用情況選擇合適型號V錐，精度要求較高時最好選擇VCH精密測量管式；
5) V錐雖然直管段要求相對極短，但能夠安裝在有較長直管段的地方更好；
6) 小管徑測量時須保證介質中無大顆粒物質或長纖維物質存在，否則會堵塞流通縫隙，
7) 監視或一般控制用V錐，可根據情況三年左右周期進行標定；
8) 貿易結算等精密測量V錐，應按照國家相關法規進行定期檢驗。

六、訂貨須知
      在咨詢或訂貨時，請按照要求認真填寫下列咨詢表中的各項參數，務必真實可靠，以便我們為您正確選
型和生產。
填寫說明
1、介質為混臺物時，如無法給出工況密度、粘度，則必須給出組分百分比，
2、臟污介質應說明其中的污物種類及其臟污程度，
3、特殊環境、介質使用，須詳細說明對儀表的要求；
4、請復印后使用。參數不同的儀表不能使用同一份咨詢單。

流量計型號說明

 選型舉例：
LVD-050FA1633300N0
上述選型表示：
LVD：精度管道型0050：口徑DN50 F：法蘭連接 A：ANSI標準 16：1.6MPa 3：測量管材質為304不銹鋼
3：測量元件材質為304不銹鋼3：法蘭材質為304不銹鋼0：不帶變送器0：不帶二次顯示表N：不防爆
0：無附件
