ZW8-12/630-12.5,ZW8-12/630-20,ZW8-12/T630-12.5,ZW8-12/T630-20,ZW8-12G/630-12.5,ZW8-12G/630-20,ZW8-12G/T630-12.5,ZW8-12G/T630-20,ZW8-12/1250-20,ZW8-12/1250-25,ZW8-12G/1250-20,ZW8-12G/1250-25
    ZW8-12系列真空斷路器為額定電壓12KV,三相交流50HZ的高壓戶外開關設備,主要用來開斷關合農網、城網和小型電力系統的負荷電流，過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。

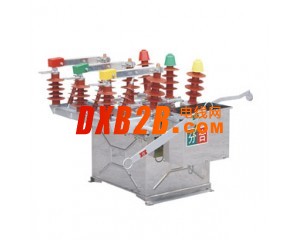

    ZW8-12G是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。
    本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動兩種。

　　二、 結構特點
　　
　　該斷路器是由操動機構、導電回路、絕緣系統、密封件及殼體組成，整體結構為三相共箱式。操動機構可配手動或電動彈簧操動機構；斷口在滅弧室內，使用壽命長，開斷容量大，斷路器內置多抽頭電流互感器作過流保護用。斷路器內外絕緣為復合絕緣，箱體內部為干燥空氣，具有體積小、重量輕、外形美觀、操作維護簡便等特點。在斷路器本體的基礎上加裝隔離開關，本體與隔離為組裝式結構，整修斷路器一隔離開關組合電器具有可靠聯鎖，在分段開關時，具有明顯而安全的斷口。在該產品上加裝電源變壓器和集中控制器，可實現配電保護自動化。
