適用范圍：適用于判定評價垂直安裝的成束電線電纜或光纜在規定條件下的抑制火焰垂直蔓延的能力。

符合標準：符合GB18380.31—2008《電纜在火焰條件下的燃燒試驗 第3部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗 試驗裝置》。等效采用IEC60332—3—10：2000，同時滿足GB/T19666—2005《阻燃和耐火電線電纜通則》標準的表4規定要求：GB/T18380.32—2008/IEC60332—3—21：2000《電纜和光纜在火焰條件下的燃燒試驗第32部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗AF/R類》、GB/T818380.33—2008/IEC60332—3—22：2000《電纜和光纜在火焰條件下的燃燒試驗第33部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗A類》、GB/T818380.35—2008/IEC60332—3—24：2000《電纜和光纜在火焰條件下的燃燒試驗第35部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗C類》、GB/T818380.36—2008/IEC60332—3—25：2000《電纜和光纜在火焰條件下的燃燒試驗第36部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗D類》

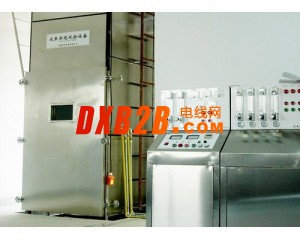

設備組成：電腦控制系統、試驗箱、電器控制系統、空氣源、引燃源流量控制系統（丙烷燃氣和空氣壓縮氣體）、鋼梯、滅火裝置、排放物凈化裝置等組成

   電腦配置：15英寸LED顯示屏；酷i3-2310M以上cpu，500G硬盤，2G內存、帶DVD刻錄光驅，計算機電腦桌一臺：700mmX1400mmX760mm

試驗裝置

引燃源類型：包括一個帶型丙烷燃氣噴燈及其配套流量計和文丘里混合器。其供火表面鉆有 242 個直徑為 1.32mm 孔徑的扁平長度341mm金屬板，這些孔的中心距離為 3.2mm，分三排交錯排列，每排分別為 81、80 和 81 個，分布在標稱尺寸為 257×4.5mm 的范圍內。另外，在噴火板兩側各開一排小孔，這些導向孔可保持火焰的穩定燃燒。每個噴燈應配備準確裝置以 控制丙烷和空氣流入速率。可以采用轉子流量計或質量流量計

引燃源位置 ：噴燈應水平放置，距電纜試樣前表面（75±5）mm，距試驗箱底部（600±5）mm噴燈供火點位于鋼梯兩根檔之間的中心，并距式樣下端(550±5)mm

高出地面。試驗箱的周邊密封，空氣從箱底距前墻（150±10）mm 處打開一個（800±20）mmX(400±10)mm 的進氣口流入箱內,箱頂部的后面開一個（300±30）mm×（1000±100）mm 的出氣口。

箱體內工作尺寸：寬（1000±100）mmX深(2000±100)mm×高（4000±100）mm

實際箱體尺寸：高為 5 米，深為 5.5 米，寬為 4 米

機器運行功率: 1KW

空 氣 源：進氣口裝有風扇和數顯空氣速度風速計，能直觀地讀出并能控制通過箱體空氣的氣體流量為（5000±500）L/min，并確定吸入風口的溫度控制在（20±10）℃。試驗過程中能穩 定空氣流速。配備靜音無油空氣壓縮機，帶干燥器、消音箱、帶儲氣罐，可從（0~2）Mpa自由調壓，功率不低于1.5kw，排氣量不低于20m3/min，儲氣罐為不銹鋼結構，容積不低于2m3鋼梯類型：寬（500±5）mm標準型鋼梯, 寬（800±10）mm寬型鋼梯,

排放凈化物裝置：試驗箱上部裝有數顯風速計確保風的流速小于8M/S，不會影響試驗箱內空氣流量。煙霧的收集和洗滌煙塵裝置：直徑為 800mm 高度為 3500mm。煙霧收集塔分為三部分：噴淋裝置、 煙塵過濾裝置、排煙裝置。噴淋裝置：為特種過濾材料提供噴水,保持特種過濾材料有效地過濾煙塵。煙塵過濾裝置：采用飲 用水之過濾材料過濾，能有效的過濾煙塵使排出的煙為白色煙霧，完全符合環保要求。便于清洗和更換,并配送二套。排煙裝 置：裝有大功率的排風扇,執行強制性排風，并且安裝有電動閘門能控制風的流速。

試驗箱的后墻和兩側應采用傳熱系數約為 0.7W/(m2.K)的熱絕緣，1.5mm厚的USU304不銹鋼板，中間包覆65mm厚的保溫礦物纖維。鋼梯與試驗箱后墻之間的距離為（150±10）mm，鋼梯最下面得橫檔距地面（400±5）mm。電纜試樣的最低處距地面約100mm

安裝條件： 無陽光直射，室溫控制在 25±5℃，選擇排煙方便的位置。

燃氣（丙烷）壓力表：美國進口原裝DWYER壓力表：0-200kPa/分度值5kPa。

燃氣流量計：范圍：56-1180ml/lin，分度值：9.3 ml/min。

背壓力計：美國進口DWYER原裝品牌，0-36inch/H₂O,分度值：0.1inch/H₂O,介質：綠油（密度：1000 kg/m³）

精密數顯計時器：計時準確，分辨率達0.01s，有預制功能。

抽風風機：確保試驗結束后2mim內將廢氣完全排出，以利下次試驗不受影響，提高工作效率。
