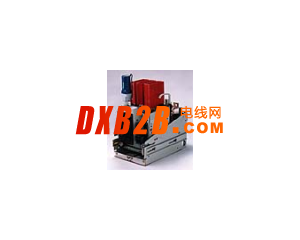

▲ME系列萬能式斷路器用于主回路額定工作電壓交流50Hz，380V、660V, 額定工作電流至5000A及以下的配電網絡中作為配電線路、電源設備、用電設備的過載、欠電壓和短路保護，可在正常條件下作為線路的不頻繁轉換之用，也可作為電動機的過載、欠電壓和短路保護，在正常條件下作為電動機的不頻繁轉換之用。

>>結構特點

▲ME系列斷路器是一種可維護型的框架式斷路器，其外形分為四個結構尺寸。

▲ME系列斷路器的操作方式有右側手動直接操作；正面手動直接操作；正面手動快速操作；電動機快速操作；電動機予儲能帶釋能操作五種方式。

▲電動機操作采用交直流串激電機配上一套儲能閉合裝置，通過電動操作控制裝置控制斷路器閉合。控制裝置具有閉合操作完成后能防止第二次閉合操作。從閉合操

作指令發出到閉合操作完成時間約700ms

▲電動機予儲能帶釋能操作，其操作分二個過程：第一個過程為儲能，只需操動儲

能按鈕即可完成。第二個過程為閉合操作，當需要斷路器閉合時，只需接通閉合操作按鈕即可完成。從指令發出到閉合操作完成時間約100ms。

▲斷路器的過電流脫扣器有過載長延時（b一脫扣器），短路短延時（s-“zz”脫扣器），短路瞬時（s一脫扣器）。可組合成： a.bs“zz”-脫扣器;b．Bs-脫扣器;c.s“zz”一脫扣器”;d.s一脫扣器;e.無過電流脫扣器。

▲根據用戶需要過載長延時脫扣器可加裝鎖扣裝置（W1）或鎖扣裝置加信號開關（W2），信號開關有一常開一常閉觸頭。短路瞬時脫扣器也可加裝鎖扣裝置（W3）或鎖扣裝置加信號開關（W4）。鎖扣裝置在線路故障排除后，需手動復位，否則脫扣器始終處于脫扣位置。短路短延時脫扣器不能加裝鎖扣裝置，但可加信號開關。

斷路器還帶有bse-電子式脫扣器。

▲斷路器還裝有可遠距離操作使斷路器斷開的分勵脫扣器（a一脫扣器）。在斷路器上可同時裝置2只不同或相同控制電壓的a-脫扣器。此時不能再裝欠電壓脫扣器或閉鎖電磁鐵。a一脫扣器的動作電壓范圍為0．5~1.1Uc。 斷路器可裝有欠電壓脫扣器（r一脫扣器）。r一脫扣器分瞬時與延時，延時簡稱“c”，采用阻容延時，延時時間為1.5+/-0．5s。用戶需要還可以做到5+/-0.5s．，r-脫扣器的電源電壓在0．85…1．1 Uc時應保證斷路器閉合，在0.35Uc及以下時，應

保證斷路器斷開。r“c”-脫扣器的返回特性為≤0.6倍延時時間。

閉鎖電磁鐵（t一電磁鐵）作用是斷路器在斷開位置時，t一電磁鐵在失電情況下，即使有合閘指令，斷路器仍處在斷開位置。只有當t一電磁鐵通電后斷路器才會合閘。

▲斷路器一般裝有2只HS5輔助開關，用戶需要時最多可裝有3只HS5輔助開關。

>>標準

▲符合GB14048.2

▲IEC947-2

>>標準

▲使用類別：A類（非選擇型）、B類（選擇型）

▲用途：配電用、保護電動機用

▲安裝方式：固定式、抽屜式

▲極數：三極、四極；

▲閉合方式：手動和電動（電動快速、電動預貯能）

▲斷開方式：手動斷開、過電流斷開、欠電壓斷開或分勵脫扣器斷開
