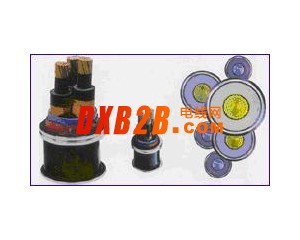

廣東電纜廠“AAA”品牌交聯聚乙烯絕緣電力電纜

（含阻燃型，無鹵低煙阻燃型）

一廣東電纜廠有限公司生產的產品型號及名稱

　YJV 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

　YJY 銅芯交聯聚乙烯絕緣聚乙烯護套電力電纜

　YJLV 鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

　YJLY 鋁芯交聯聚乙烯絕緣聚乙烯護套電力電纜

　YJV22 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

　YJV23 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜

　YJLV22 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

　YJLV23 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜

　YJV32 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜

　YJV33 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜

　YJLV32 鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜

　YJLV33 鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜

注：阻燃型的產品在普通交聯電力電纜前面加 ZA 、 ZB 、 ZC

二 電線電纜用途

　　本產品適用于額定電壓 U o /U （ U m ）為 0.6/1 （ 1.2 ） ~26/35 （ 40.5 ）的配電線路。阻燃電纜用于對阻燃性能有較高要求的場合。

　　在電纜的電壓表示方法 U o /U （ U m ）中

　　U o ：電纜設計用的導體對地或金屬屏蔽之間的額定電壓；

　　U ： 電纜設計用的導體間的額定電壓；

　　U m ：設備可承受的“最高系統電壓”的最大值。

　　電纜的額定電壓應適合電纜所在系統的運行條件。為了便于選擇電纜，將系統劃分為下列三類。

　　— A 類：任一相導體與地或接地導體接觸時，能在 1min 內與系統分離。

　　— B 類：可在單相接地故障時作短時運行，根據 JB/T8996 規定，接地故障時間不宜超過 1h ，對于本標準包括的電纜允許更長的帶故障運行時間，但任何情況下不宜超過 8h ，每年接地故障總持續時間不宜超過 125h 。

　　— C 類：包括不屬于 A 類、 B 類的系統。

　　注：應該認識到，在系統接地故障不能立即自動解除時，故障期間加電纜絕緣上過高的電場強度，會在一定程度上縮短電纜壽命。如系統預期會經常運行在持久的接地鼓掌狀態下，該系統應劃為 C 類。

　　　　　　　　　額定電壓 U o 推薦值

三相系統用電纜的額定電壓表

三廣東電纜廠有限公司產品制造依據

　　產品制造依據是 GB/T 12706 — 2002

四 廣東電纜廠電線電纜使用特性

　1 正常運行時導體最高溫度為 90 ℃ 。

　2 短路時（最長持續時間不超過 5s ）電纜導體的最高溫度不超過 250 ℃ 。

　3 電纜敷設時環境溫度應不低于 0 ℃

　4 電纜敷設時的彎曲半徑應不小于以下規定：

　單芯無鎧裝電纜： 20D

　單芯有鎧裝電纜： 15D

　三芯無鎧裝電纜： 15D

　三芯有鎧裝電纜： 12D

　（注 D 為電纜外徑）

五 廣東電線電纜主要技術性能（形式試驗）

續上表
