主要組成部分：
1、點火控制系統 2、收集塔及煙裝置 3、燃氣流量控制系統 4、煙霧濃度測量系統
5、測溫控制系統 6、延燃控制系統數
據采集內容 1、流量測量 2、溫度測量 3、速度測量 4、煙霧測量等數據采集
主要參數
1、 墻體(混凝土磚墻1698kg/m3)，內表面為黑色瓷磚，建筑經得起高溫及火苗熏燒。
2、 門0.9×2m(寬×高)不透鋼邊框，鋼化玻璃
3、 熱量傳導率為內部是37.8°C時外面溫度為23.9°C
4、 煙霧收集塔傾斜度為40度角，塔頂正方體為914mm。過濾網為610邊長
5、 觀察窗邊長為457±25 mm，三方(除了門那一邊)下邊到地面距離為1295±25 mm，右邊到墻邊距離1143±25 mm 6、 空氣入口：559×343mm(±6mm)、914×305mm(±6mm)、2438(±25 mm)×343mm(±6mm)
7、 排煙管406mm直徑長，水平安裝在收集塔正方體右側 8、 風速計測量區域 地面火嘴基座向上1.5m處，基座為305×76×152mm
9、 梯架高2400mm,橫檔為305×25×25 mm(長×寬×高)正方形，兩橫檔間距離299 mm
10、 火嘴扁平長341 mm寬30 mm上有242個火眼，火眼長257 mm，橫向兩火眼間距離3.2 mm，縱向兩火眼間距2 mm，三火眼間距離5 mm
11、 室內風速≤1m/s速度 12、 燃氣流量13.2L/M，燃氣壓力0.1Mpa
13、 2438mm×2438mm×3353mm(試驗要求：14.5m≤磚墻內部面積≤36m3)

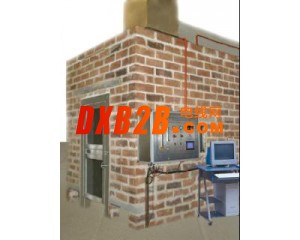

點擊圖片查看原圖
