一、用途:

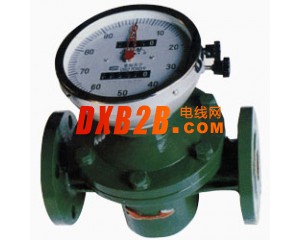

     LC系列橢圓齒輪流量計是容積式流量計中的主要類型，用于計量在一定壓力下封閉管道中滿管流的流體流量。它具有精確度高、可靠性好、壽命長、量程范圍大、壓力損失小、粘度適應強等優點，測量基本上不受溫度、壓力變化的影響，且安裝方便。主要用于測量石油制品的累積流量，也可用于其他化工溶液（腐蝕性介質除外）的計量。該流量計系直讀累積式流體流量計，是由裝有一對橢圓齒輪轉自的計量室、密封聯軸器（小口徑流量計采用靈敏度高的磁性聯軸器）和技術機構組成。
二、基本參數：
  基本誤差限（%） ±0.5
公稱壓力（MPa） 1.6
工作溫度（℃） -30-＋160
液體粘度（mPa﹒s） 0.6-200

型  號

公稱通徑（mm）
  流量范圍（m2/ h）
石油產品粘度（mPa﹒s） 化學液體粘度（m2/ h）
0.6-2 2-8 8-200 0.6-200
LC-10 10 0.15-0.4 0.08-0.4 0.04-0.4 0.1-0.4
LC-15 15 0.38-1.5 0.25-1.5 0.15-1.5 0.3-1.5
LC-20 20 0.75-3 0.4-3 0.3-3 0.6-3
LC-25 25 1.5-6 0.8-6 0.6-6 1.2-6
LC-40 40 3-15 2-15 1.5-15 2.4-12
LC-50 50 4.8-24 3.2-24 2.4-24 3.8-19
LC-80 80 12-60 8-60 6-60 10-50
LC-100 100 20-100 13-100 10-100 16-80

  LC系列橢圓齒輪流量計外形尺寸表（鑄鐵、不銹鋼）
單位：mm
  型 號
 公稱通徑Dg
 總長L
 總寬H
 總高B
 中心高A
 法蘭D
 法蘭孔D1
 螺栓孔n-φ

LC-15
 15
 180
 124
 205
 158
 95
 65
 4-φ14

LC-20
 20
 180
 124
 225
 168
 105
 75
 4-φ14

LC-25
 25
 245
 184
 240
 171
 115
 85
 4-φ14

LC-40
 40
 250
 184
 270
 187
 145
 110
 4-φ18

LC-50
 50
 340
 255
 305
 210
 160
 125
 4-φ18

LC-80
 80
 420
 310
 390
 260
 195
 160
 8-φ18

LC-100
 100
 440
 330
 440
 280
 215
 180
 8-φ18
   LC系列橢圓齒輪流量計尺寸表(鑄鋼)
單位：mm

型 號
 公稱通徑Dg
 總長L
 總寬H
 總高B
 中心高A
 法蘭D
 法蘭孔D1
 螺栓孔n-φ
 LC-15
 15
 200
 138
 220
 160
 105
 75
 4-φ14
 LC-20
 20
 250
 164
 232
 180
 125
 90
 4-φ18
 LC-25
 25
 300
 202
 252
 185
 135
 100
 4-φ18
 LC-40
 40
 300
 202
 293
 208
 165
 125
 4-φ23
 LC-50
 50
 384
 262
 394
 312
 175
 135
 4-φ23
 LC-80
 80
 450
 337
 452
 332
 210
 170
 8-φ23
 LC-100
 100
 555
 442
 478
 370
 250
 200
 8-φ25
