一、儀器用途:

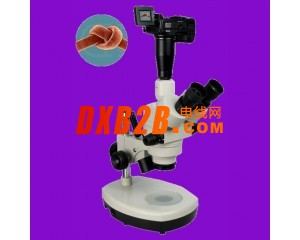

YYV-450 視頻顯微鏡在觀察物體時能產生正立的三維空間影像。立體感強,成像清晰和寬闊,又具有長工作距離,并是適用范圍非常廣泛的常規顯微鏡。視頻顯微鏡操作方便、直觀、檢定效率高,適用于電子工業生產線的檢驗、印刷線路板的檢定、印刷電路組件中出現的焊接缺陷(印刷錯位、塌邊等)的檢定、單板PC的檢定、真空熒光顯示屏VFD的檢定等等,視頻顯微鏡將實物的圖像放大后顯示在計算機的屏幕上,可以將圖片編輯、保存和打印。配測量軟件可以測量各種數據。
二、技術規格
可以直接電視機或電腦上觀察實物圖像。
1、目鏡
|
類 型
|
放大倍數
|
視場(mm)
|
|
目鏡
|
10X
|
φ20
|
2.物鏡變倍范圍 0.7X-4.5X
3.顯微鏡為連續變倍,變倍比為 6.5:1
4.雙瞳距調節范圍 55-75mm
5.移動工作距離 : 200mm
6.總放大倍數 : 7—350X(以17寸顯示器,2X倍的大物鏡為例)
7.可以直接電視機或電腦上觀察實物圖像
三、系統簡介
電腦型視頻顯微鏡是將傳統的光學顯微鏡和計算機(數碼相機)通過光電轉換器有機地結合在一起,不僅可以通過目鏡作顯微觀察,還能在計算機(數碼相機)顯示屏幕上觀察實動態圖像,并能將所需要的圖片進行編輯、保存和打印。
四、系統組成
電腦型視頻顯微鏡(YYV-450E): 1、顯微鏡 2、適配鏡 3、攝像器(CCD)
4、圖像采集卡 5、計算機
數碼相機型視頻顯微鏡(YYV-450E)1、顯微鏡 2、適配鏡 3、數碼相機
五、參考放大倍數
電腦型(YYV-450E):7-240倍(以17寸顯示器,2X倍的大物鏡為例)
