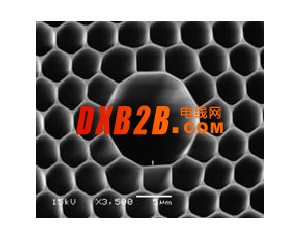

NKTphotonics的空芯波導光子光纖（Hollow Core Photonic Bandgap Fiber）是有著規則排列的微結構的空芯包層以及空氣芯的純硅光纖。 這些微結構形成空氣波導，讓光束沿著空芯的光芯徑傳輸，因為在光的傳輸過程中中僅通過少量的硅，所以材料的非線性幾乎不存在。
空芯波導光纖特別適合大功率的傳輸，脈沖的壓縮以及光纖傳感器和非線性光器件。
內容 參數
芯徑 10um+/-1um
間距 3.8um
空芯區域空氣填充率 >90%
微結構區域的直徑 ~70um
包層直徑 120
衣層直徑（單層亞克力） 220
中心波長 1553+/-5nm
衰減@1550nm <0.03dB/m
色散@1550nm 83+/-10 ps/nm/km
色散斜率@1550nm 2.5 ps/nm2/km
傳輸帶寬 >200nm
模場直徑 7.5um+/-1um
數值孔徑 0.2
有效模式指數 0.99
與單模光纖模式形狀重合率 >85%
點擊圖片查看原圖
