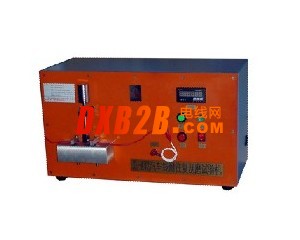

XL-AVZ汽車線耐磨機針式

一、概述：
1.本試驗機適用于檢測汽車用聚氯乙烯絕緣低壓電纜的絕緣耐磨強度試驗，是生產汽車電線的必備檢測儀器。
2.本機，由一個專門設計的沿試樣軸向往復刮磨絕緣表面裝置和一個可以記錄次數的記數器（有復位功能）組成，當刮針磨透絕緣接觸導體時，設備應自動停止。試驗中可任意停機，再啟動。
3.試樣安放受力，試驗過程中試樣不應移動，在運動狀態下，試樣上承受垂直恒定力。
安規標準
二 本機依據以下安規標準設計制造
STE PSA9609503299《單蕊電纜》
JASO D611-94《汽車用小直徑薄壁絕緣低壓電線》
VW 60306《單蕊無屏障低壓線》
DIN 72551 PART5（FEBRUARY1993）《公路車輛用低壓電纜（單蕊、、無屏障、薄壁、PVC絕緣）試驗要求》
ISO6722-2002《公路車輛用無屏低壓電纜》
JB/T8139-1999（公路車輛用低壓電纜（電線））
QC/T730-2005《汽車用薄壁絕緣低壓電線》
三、主要技術參數
適用線徑：0~15.00MM
刮針直徑：0.15MM±0.01MM/3米（0.25±0.01MM另訂）
刮針材料：符合GB/T4358（ISO8458-2/DIN17224）的拋光彈簧線
頻率：往復55次/MIN ±5次/MIN（一個來回移動為1次）
刮針位移（長度）：20MM±1MM
刮磨長度：10MM/12MM/15.5MM±1MM（20MM或以下可調）
計數器：0~999999次
砝碼：400/500/714/750/1000（50/100另訂）克±5克/各1
試驗電壓：約8~10V
電源：AC220V/50HZ
