熔深立體顯微鏡YYR-500E在觀察物體時能直接在電腦上成像。具有立體感，成像較清晰和寬闊，又具有長工作距離，并具有較大的視場范圍和相應的放大倍數,是焊接熔深檢測的普遍專用顯微鏡。

近幾年來,隨著冶金、機械、石化、電力以及原子能、航天等現代化技術的高速發展,對產品焊接的穩定性性能的要求也越來越高，而焊接的熔深是焊接機械性能的重要標志與外在表現，所以，對焊接熔深的有效檢測成為檢驗焊接效果的重要手段。上海儀圓光學儀器廠生產的熔深立體顯微鏡采用國外的先進技術,特別適合汽車零部件制造領域對焊接嚴格的要求.可以對各種焊接接頭如（對接、角接、搭接和T型接等等）產生的熔深進行拍照、編輯、測量、保存、打印。

1.攝像目鏡：直接連接CCD，圖像導入計算機。

2.物鏡變倍范圍 ：0.7--4.5X           3.變 倍 比 ：6.5：1

4.雙目瞳距調節范圍 ：55--75mm       5.圓形載物臺直徑 ：95mm

6.移動工作距離：250mm    7.光 源 ：上下鹵素燈照明

8總放大倍數 ：7—400X (以17寸顯示器，2X倍的大物鏡為例)

 此軟件系統功能強大:能測量所有圖片上的幾何尺寸（點.線.圓.弧以及各元素的相互關系），測量的數據可以自動地標注在圖片上,并能顯示比例尺，并能可以導入Excel 文檔進行統計、編輯。也可以將圖片和數據一起保存。所有的測量都能自動進行。

 1.軟件測量精度:0.001mm

2.圖形測量：點、線、矩形、圓、橢圓、圓弧、多邊形。

3.圖形關系測量：兩點距離、點到直線距離、兩線角度、兩圓關系。

4.元素構造：中點構造、中心點構造、交點構造、垂線構造、外切線構造、內切線構造、弦構造。

5.圖形預置：點、線、矩形、圓、橢圓、圓弧。

6.圖像處理：圖像捕捉、圖像文件打開、圖像文件保存、圖像打印

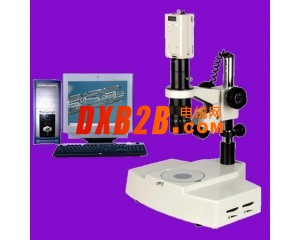

電腦型體視顯微鏡（YYR-500E）1、三目體視顯微鏡 2、適配鏡 3、攝像器(CCD)

4、圖像采集卡 5.測量軟件 6.計算機
