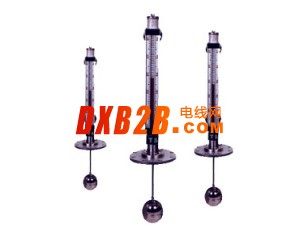

頂裝式磁翻板液位計詳細介紹： |
|
| 頂裝式磁翻板液位計直接安裝于容器頂部，通過浮球隨液面（或界面）的上下移動帶動磁性連桿上下移動，由磁性連桿內的磁鋼利用磁耦合原理驅動磁性翻板指示器，用紅藍兩色（液紅氣藍）明顯直觀地指示出工藝容器內的液位或界位，可遠距離傳送和實現自動控制。UFDZ系列頂裝式磁翻板液位計主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。
技術參數：
1.測量范圍：0-4000mm
2.公稱壓力：1.0MPa;1.6MPa;2.5MPa;4.0MPa
3.公稱通徑：DN150
4.工作溫度：-40~80℃
5.測量精度：±10mm
6.介質密度：液位：ρ≥0.5g/cm3
界位：ρ1-ρ2≥0.25g/cm3
7.接液材質：1Cr18Ni9Ti
8.法蘭標準：JB82-59（液位計法蘭：平面或凸面法蘭）
9.伴熱夾套接頭：ZG1/2“（內螺紋）
10.上、下限報警器：輸出信號：一常開、二常閉（或二常開、二常閉訂貨時請注明）
11.環境溫度：-20~40℃
12.工作溫度：-40~120℃
13.測量精度：±10mm
14.工作壽命：≥105
15.防護等級：IP65
16.電源引入口：M20×1.5（內螺紋）
17.防爆形式、防爆標志:
18.隔爆型:dIIBT4
19.本質安全型:iaIICT5
|
