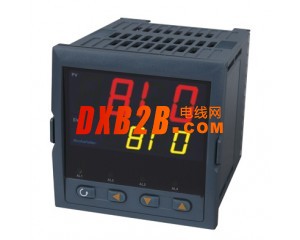

洛克菲勒RK810系列高性能溫控器

點擊圖片查看原圖

品牌：	ROCKEFELLER/洛克菲勒
型號：	RK810
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	廣東深圳市
有效期至：	長期有效
最后更新：	2012-09-19 08:51
瀏覽次數：	234

公司基本資料信息

產品詳細說明

RK810/810C/910/910C系列高性能溫度控制器

主要特點

1、輸入可自由選擇熱電偶、熱電阻、電壓、電流并可擴充輸入及自定義非線性校正表格，測量精度達0.2級。
2、采用先進的人工智能PID調節算法，無超調，具備自整定（AT）功能及全新的精細控制模式。
3、采用先進的模塊化結構，提供豐富的輸出規格，能廣泛滿足各種應用場合的需要，交貨迅速且維護方便。
4、使用14位分辨率0.2%高精度電流輸出模塊X3/X5，電流輸出精度領先同類產品。
5、每秒12.5次測量采樣數率，最小控制周期達0.24秒，能適應快速變化對象的控制精度。
6、人性化設計的操作方法，易學易用。
7、允許自編輯操作權限及界面，并可自設定密碼，形成“定制”自己的儀表。
8、全球通用的100~240VAC輸入范圍開關電源或24VDC電源供電，并具備多種面板及外型尺寸供選擇。
9、抗干擾性能符合在嚴酷工業條件下電磁兼容（EMC）的要求。

型號定義

　　RK系列儀表硬件采用了先進的模塊化設計。儀表最多允許安裝5個模塊，輔助輸入（MIO）、主輸出（OUTP）、報警（ALM）、輔助接口（AUX）、通訊（COMM）。模塊可以與儀表一起購買也可以分別購買，自由組合。儀表的輸入方式可自由設置為常用各種熱電偶、熱電阻和線性電壓（電流）。

RK系列儀表型號共由8部分組成：

RK810	A	N	X3	L5	N	S4	24VDC
①	②	③	④	⑤	⑥	⑦	⑧

① 基本功能為RK810系列；
② 面板尺寸為A型（96×96mm）；
③ 輔助輸入（MIO）沒有安裝模塊；
④ 主輸出（OUTP）安裝X3線性電流輸出模塊；
⑤ 報警（ALM）安裝L5雙路繼電器觸點輸出模塊；
⑥ 輔助接口（AUX）沒有安裝模塊；
⑦ 通訊（COMM）裝有自帶隔離電源的光電隔離型RS485通訊接口S4；
⑧ 儀表供電電源為24VDC電源；

選型方法：

主型號+外型尺寸+輔助輸入+主輸出+輔助接口+通訊。

以下為型號中9個部分的含義：

① 表示儀表基本功能：
RK810基本型0.2級精度的人工智能工業調節器，多種報警模式及變送、通訊等功能；
RK810C程序型人工智能工業調節器，在RK810基礎上增加30+20段時間程序控制功能；
RK910功能增強型人工智能工業調節器，在RK810基礎上增加手動/自動無擾動切換，閥門電機控制等功能；
RK910C程序型人工智能工業調節器，在RK910基礎上增加30+20段時間程序控制功能。
② 表示儀表面板尺寸規格：
A 面板96×96mm，開口92×92mm，插入深度為100mm
A2 在A基礎上增加25段4級亮度光柱顯示功能
B 面板72×72mm，開口68×68mm，插入深度為95mm
C 面板48×96mm（寬×高），開口45×92mm，插入深度為100mm；
C2 在C基礎上增加25段4級亮度光柱顯示功能
C5 無顯示面板，采用DIN導軌安裝方式，48×96mm×110mm（寬×高×深）
D 面板96×48mm（寬×高），開口92×45mm，插入深度為100mm

③ 表示儀表輔助輸入（MIO）安裝的模塊規格。（可安裝I4、I5、V等模塊）。
④ 表示儀表主輸出（OUTP）安裝的模塊規格，用于儀表調節輸出或SV/PV的變送輸出。（可安裝L1、L2、L4、G、X3、X5、W1、W2、K1、K3、K5、K6等模塊）。
⑤ 表示儀表報警（ALM）安裝的模塊規格，用于儀表AL1及AL2報警輸出。（可安裝L1、L2、L5等模塊）。
⑥ 表示儀表輔助輸出（AUX）安裝的模塊規格，用于儀表AU1、AU2報警或調節輔助輸出。（可安裝L1、L2、L4、L5、G、X3、X5、R、V24等模塊）。
⑦ 表示儀表通訊（COMM）安裝的模塊規格。（可安裝S、S4、X3、X5、V24等模塊）。
⑧ 表示儀表供電電源：不寫表示使用100~240VAC電源，24VDC表示使用20-32VDC或AC電源。
備注說明：
1、在選擇儀表的時候要注意，D面板的儀表沒有MIO口，而且COMM口和ALM口公用，如果選擇帶有RS485通訊接口則儀表就不再有ALM口，反之亦然。
2、如果儀表在MIO口選擇了I5模塊，表示儀表具備雙值切換功能，可以連用外部開關對儀表的給定值進行切換，當外部開關閉合或者打開儀表可以在不同的兩個給定值之間切換。
3、儀表本身還具備加熱/制冷雙輸出功能，在儀表的AUX口選擇制冷輸出信號模塊，設置儀表參數OPL小于零，儀表就具備加熱制冷雙輸出功能。
4、如果儀表在通訊COMM口選擇X3、X5模塊，則表示將測量值變送輸出。（在選擇模塊的時候同樣注意選擇自帶隔離電源的模擬量輸出模塊。）
5、所有E5面板的儀表可以通過1394線連接E8面板顯示和對參數進行修改。

功能模塊

N 沒有安裝模塊
L1 單路繼電器輸出模塊，250VAC/2A，采用優質國產繼電器；
L2 小體積單路繼電器輸出模塊，250VAC/1A，采用進口品牌繼電器；
L4 單路繼電器輸出模塊，250VAC/2A，采用進口品牌繼電器；
L5 雙路進口品牌繼電器常開觸點輸出模塊，OP1及OP2分別控制閥門電機的正/反轉；
W1 可控硅無觸點常開式開關輸出模塊，容量為100~240VAC/0.2A，具備“燒不壞”特點；
W2 可控硅無觸點常閉式開關輸出模塊，容量為100~240VAC/0.2A，具備“燒不壞”特點；
G 固態繼電器（SSR）電壓輸出模塊（12VDC/30mA）；
K1 “燒不壞”單路可控硅過零觸發輸出模塊，可觸發5~500A雙向或二個反并聯的單向可控硅；
K3 “燒不壞”三路可控硅過零觸發輸出模塊，每路可觸發5~500A雙向或二個反并聯的單向可控硅；
K5 “燒不壞”單路可控硅移相觸發輸出模塊，適合200~240VAC電網；
K6 “燒不壞”單相可控硅移相觸發輸出模塊，適合340~415VAC電網范圍使用；
X3 光電隔離型線性電流輸出模塊，支持0~20mA及4~20mA輸出，占用儀表內部12VDC電源；
X5 自帶隔離電源的光電隔離型線性電流輸出模塊，支持0~20mA及4~20mA輸出，不占用儀表內部12VDC電源；
S 光電隔離的RS485通訊模塊，使用儀表內部12VDC電源；
S4 光電隔離的RS485通訊接口，自帶隔離DC/DC電源轉換器，不占用儀表內部電源；
V 分別為24V、12V、10V電源輸出模塊，最大電流50mA，可供外部傳感器等使用；
I2 開關量/頻率信號輸入接口，可用于外部開關接點或頻率信號輸入，含12VDC電源輸出供外部傳感器使用；
I4 可擴充0~20mA或4~20mA電流信號輸入，并且內置24VDC電源輸出，可直接連接二線制變送器；

技術規格

輸入規格	熱電偶	K、S、R、T、E、J、B、N、WRe3-WRe25、WRe5-WRe26
	熱電阻	Cu50、Pt100
	線性電壓	0~5V、1~5V、0~1V、0~100mV、0~60mV、0~20mV等；0~10V（需在MIO位置安裝I3模塊）
	線性電流	（需外接精密電阻分流或在MIO位置安裝I4模塊）：0~20mA、4~20mA
	線性電阻	0~80歐、0~400歐（可用于測量遠傳電阻壓力表）
測量范圍	熱電偶	K(-100~+1300℃)、S(0~1700℃)、R（0~1700℃）、T（-200~+390℃）、E(0~1000℃)、J(0~1200℃)、B（600~1800℃）、N(0~1300℃)、WRe3-WRe25（0~2300℃）、WRe5-WRe26（0~2300℃）
	熱電阻	Cu50（-50~+150℃）、Pt100（-200~+800℃）
	線性輸入	-9990~+30000由用戶定義
測量精度	0.2級（0.25%FS±0.1℃）
采樣周期	每秒采樣8次；設置數字濾波參數FILt=0時，響應時間≤0.5秒
分辨率	0.1℃（當測量溫度大于999.9℃時自動轉換為按1℃顯示），可選擇按1℃顯示
溫度漂移	≤0.01%FS/℃（典型值約50ppm/℃）
響應時間	≤0.3秒（設置數字濾波參數dL=0時）
調節方式	位式調節方式（回差可調）
	人工智能調節，包含模糊邏輯PID調節及參數自整定功能的先進控制算法
輸出規格（模塊化）	繼電器觸點開關輸出（常開+常閉）：1A/250VAC或1A/30VDC
	可控硅無觸點開關輸出（常開或常閉）：0.2A/100~240VAC（持續），2A（20mS瞬時，重復周期大于5S）
	SSR電壓輸出：12VDC/30mA(用于驅動SSR固態繼電器)
	可控硅觸發輸出：可觸發5~500A的雙向可控硅、2個單向可控硅反并聯連接或可控硅功率模塊
	線性電流輸出：0~10mA或4~20mA可定義（安裝X3模塊時輸出電壓≥10.5V；X5模塊輸出電壓≥7V）
報警功能	上限、下限、偏差上限、偏差下限等4種方式，最多可輸出3路，有上電免除報警選擇功能
電磁兼容	IEC61000-4-4（電快速瞬變脈沖群），±4KV/5KHz； IEC61000-4-5（浪涌），4KV
隔離耐壓	電源端、繼電器觸點及信號端相互之間≥2300V；相互隔離的弱電信號端之間≥600V
電源電壓	A）100~240VAC：-15%、+10%；50/60Hz B）120-240VDC C）24VDC/VAC，-15%、+10%
電源功耗	≤5W
環境溫度	溫度0~60℃；濕度≤90%RH
面板尺寸	96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、48×48mm、72×72mm
開口尺寸	92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、45×45mm、68×68mm
插入深度	≤100mm
