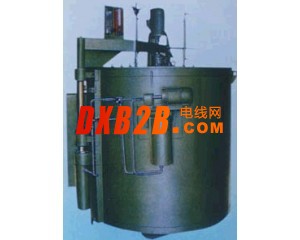

井式滲碳爐

本系列井式氣體滲碳爐系周期作業式電爐，主要供碳鋼機件的氣體滲碳等用。與電爐控制柜配合使用可自動控制及自動記錄電爐的溫度

本電爐結構結構主要由爐體、加熱元件和溫控系統組成：

井式滲碳爐爐體外殼由型鋼及鋼板焊接而成，內用超輕質高鋁泡沫磚砌筑成爐膛.保溫層采用硅酸鋁耐火纖維、硅藻土（或蛭石粉）散料結構，以提高爐體保溫性能。

加熱元件安放在擱絲磚上，并有電阻絲小鉤使其定位。爐膛內有一耐熱板焊接成爐罐及料筐，被處理工件安放在料筐內。為使被處理工件均勻的與滲碳爐內氣體接觸，在爐殼上裝有通風機，用來強制氣流循環，以使爐內溫度和氣體均勻。在風機軸套上有一防止漏氣的密封裝置，并采用冷卻水冷卻。

爐蓋的升降均有液壓升降機構來完成，其動力由10/25液壓裝置提供。當需將爐蓋升起時，只要開動液壓裝置，爐蓋即徐徐上升；如需爐蓋下降，只要旋松液壓裝置中內螺紋截止閥，爐蓋即緩緩下降。在升降軸處，有兩限位開關，當升降軸上升時，下面一個限位開關自動切斷電動風機電源，以免操作發生危險；當爐蓋升足時，上面一個限位自動切斷液壓裝置的電源，以防升降軸頂出油缸發生意外。

　　本電爐的液體滴入系統備有可進行三種液體同時滴入的滴量器，并可通過流量計及針形閥控制其流量。

　　在爐蓋上方設有水冷卻的試樣管、取氣孔、排氣孔，如與紅外線CO2分析儀配合及改裝，則可進行碳勢自動控制的工藝操作。
