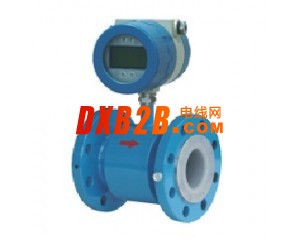

污水流量傳感器詳細介紹；
污水流量傳感器和污水流量轉換器配套組成分體型污水流量。污水流量傳感器也可以配套組成一體型或分體型智能型污水流量計，根據用戶需要選擇?？梢杂脕頊y量酸，堿，鹽等腐蝕性液體或液體內混有固體的兩項體，如泥漿和含有大量雜物的污水及粘度很大的介質。在化工、冶金、造紙、制藥、輕紡、釀酒、食品、環保、化纖、水利等行業獲得廣泛應用。
污水流量傳感器是根據法拉第電磁感應定律設計的，在測量管軸線和磁場磁力線相互垂直的管壁上安裝一對檢測電極，當導電液體沿測量管在交變磁場中，與磁力線成垂直方向運動時，導電液體切割磁力線產生感應電動勢，此感應電動勢由測量管上的兩個檢測電極檢出如圖1。用下列公式表示：
E=KBVD
式中：E－感應電動勢
K－與磁場分布及軸向有關的系數
B－磁感應強度
?。瓕щ娨后w平均流速
D－管內徑
|
污水流量傳感器特點：
|
|
●儀表結構簡單、可靠、無可動部件，工作壽命長。
●無截流阻流部件，不存在壓力損失和流體堵塞現象。
●無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
●測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理理參數的影響。
●采用聚四氟乙烯或橡膠材質襯里和HC、HB、316L、Ti 等電極材料的不同組合可適應不同介質的需要。
●備有管道式、插入式等多種流量計型號。
●采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
●具備一體化和分離型兩種形式。
●高清晰LCD背光顯示。
污水流量傳感器參數：
|
|
適用管徑
|
DN25～DN2600(DN25以下為非標)
|
|
電極材料
|
316L（不銹鋼）、HC（哈氏C）、HB（哈氏B）、Ti（鈦）、Ta（鉭）
|
|
適用介質
|
導電率>5us/cm的液體
|
|
測量范圍
|
0．1～10m/s(可擴展到15m/s)
|
|
量程上限
|
0.5～10m/s,推薦1～5m/s
|
|
精度等級
|
0.3級、0.5級、1.0級（隨口徑區分）
|
|
輸出信號
|
4～20mADC,負載≤750Ω；0～３KHz,5V有源，可變脈寬，高端有效頻率輸出：RS485接口
|
|
工作壓力
|
1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)
|
|
流體溫度
|
-20℃～80℃,80℃～130℃，130℃～180℃ 參考襯里材質
|
|
環境溫度
|
傳感器-40℃～80℃;轉換器-15℃～50℃
|
|
環境溫度
|
≤85％ＲＨ（20℃時）
|
|
電纜出口尺寸
|
M20×1.5
|
|
供電電源
|
220VAC±10%;50Hz±1Hz;24VDC±10%
|
|
功 耗
|
≤8Ｗ
|
|
外殼防護等級
|
一體式：IP65分體式：傳感器IP68轉換器IP65
|
|
接地環材質
|
1Cr18Ni9Ti(不銹鋼)、HC(哈氏C)、Ti(鈦)、Ta(鉭)、Cu(銅)
|
|
連接法蘭
|
國標GB9119-88(DIN2051,BS4504)
|
|
電極材料
|
耐蝕及耐磨性能
|
|
不銹鋼
0CR18NI12MO2TI
|
用于工業用水、生活用水、污水等具有弱腐蝕性的介質,適用于石油、化工、鋼鐵等工業部門及市政、環保等領域。
|
|
哈氏合金B
|
對沸點以下的一切濃度的鹽酸有良好的耐蝕性,也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。
|
|
哈氏合金C
|
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕,也耐氧化性鹽類如Fe+++、Cu++下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽液、海水的腐蝕。
|
|
鈦
|
能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕,但如酸中含有氧化劑（如硝酸、Fe+++、Cu++）時，則腐蝕大為降低。
|
|
鉭
|
具有優良的耐蝕性,和玻璃很相似。除了氫氟酸、發煙硫酸、堿外,幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和150℃的硫酸）的腐蝕。在堿中不耐蝕。
|
|
鉑/銥合金
|
幾乎能耐一切化學介質，但不適用于王水和銨鹽。
|
|
不銹鋼涂覆碳化鎢
|
用于無腐蝕性，強磨損性的介質。
|
|
注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考，用戶應根據實際情況自己做出選擇，必要時應傾向擬選材料的耐腐試驗，如掛片試驗。
|
|
