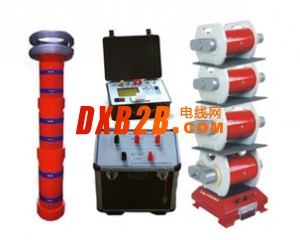

檢驗用諧振升壓裝置簡介：
      檢驗用諧振升壓裝置在進行校驗時，試驗頻率必須在50Hz的條件下進行，同時現場地理條件復雜，傳統的實驗裝置已經很難滿足現場搬運、試驗的要求,CVT檢驗用諧振升壓裝置是國內最先用于現場效驗的可調試諧振裝置，已廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗。

檢驗用諧振升壓裝置別稱：
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備
檢驗用諧振升壓裝置特性：
  ◆ 輸出電壓電流波形良好，失真度小于0.5%
 ◆ 需要電容量小。所需電源容量為試驗容量的1/Q倍，而Q值可以做到20－60
 ◆ 不需要過壓保護。當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限
    制短路電流的作用，不會加劇對試品的損壞
 ◆ 便于現場搬動。該裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組
    成，單個組成單元體積小，重量輕，便于搬動，適合現場使用
 ◆ 該裝置將調壓控制箱和勵磁變壓器合二為一，做成一體化結構，體積小，重量輕，接
    線簡單，特別適合現場使用。

檢驗用諧振升壓裝置技術參數：
　 電抗器臺數 控制箱容量
（kVA） 勵磁變容量
（kVA） 勵磁變電壓
（kV） 裝置輸出電壓
（kV）
110kV 2 5 5 6 80
220kV 4 5 5 10 160
330kV 6 10 10 15 240
500kV 8 10 10 20 320
