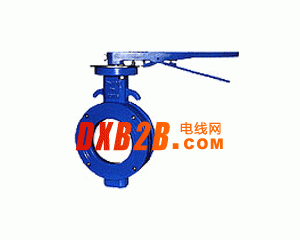

D72X型手動對夾軟密封蝶閥被廣泛用于化工、造紙、鋼廠、電廠、水廠、飲食等系統供排水中，作為調節和截止使用。軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長。







【 結構圖 】









【 主要外形連接尺寸 】 單位：mm

    DN  L  H  H2  A  B  ФD



50  43  224  77  267  112.5  106

65  46  240  85  267  123  124

80  46  279  95  267  138  162

100  52  286  105  267  150  162

125  56  329  129  345  168  192

150  56  354  132  345  190  216

200  60  438  165  353  227.5  270

250  68  493  197  353  251  326

300  78  570  234  380  284.5  376



【 執行標準 】

制造標準  GB/T 122387-89

法蘭標準  GB9113-2000、GB17241.6-1998

結構長度標準  GB12221-89

檢驗標準  GB/T 13927-92



【 主要零部件材料 】

D72X型手動對夾軟密封蝶閥零件名稱  材料

閥體  WCB、QT450-10、HT200、HT250

蝶板  WCB、QT450-10、HT200、HT250

閥軸  2Cr13

密封圈  丁腈耐油橡膠

填料  柔性石墨



【 主要技術參數 】

公稱通經DN（mm)  50～2000  50～1600

公稱壓力PN（MPa)  0.6  1.0  1.6

密封試驗(MPa)  0.66  1.1  1.76

強度試驗(MPa)  0.9  1.5  2.4

適用溫度  丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃

適用介質  D72X型手動對夾軟密封蝶閥可適用于水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率  符合GB/T13927-92標準

驅動方式  蝸輪傳動、電動、氣動、液動



【 產品結構特點 】

  1、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。  2、本閥結構獨特，操作靈活，省力，方便。  3、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。 4、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。 5、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。 6、蝶板采用框架結構，強度高，過流面積大，流阻小。 7、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
