1、產品屬性

1.1、內容積

1.2、工作室尺寸

1.3、外形尺寸

1.4、供電電源

1.5、最大使用功率

1.6、重量（約）

100L

450×450×500mm (深×寬×高)

1170×665×1650(不含后部排水裝置)mm (深×寬×高)

380V±10%,50Hz±1三相四線+接地線，保護接地電阻小于4Ω

3.0KW

260Kg

2、主要技術參

2.1、溫度范圍

2.2、溫度波動度

2.3、溫度均勻度

2.4、溫度偏差

2.5、升溫時間

2.6、降溫時間

2.7、噪音

-40℃～150℃

±0.5℃，

≤2℃

±2℃

≤80min（室溫→＋130℃）

≤100min（室溫→-40℃）

70dB

備注：

風冷型試驗箱系在室溫25℃時且通風良好條件下所測試數據；當室溫＞25℃時，可正常使用，但低溫范圍、降溫速率及熱負載能力會受一定影響

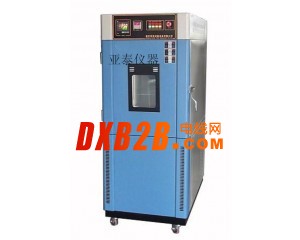

3、試驗箱結構（參考產品參照圖片）

3.1設備結構

3.1.1整體式，上為工作室，下為制冷機組，后為電控柜，控制面板于頂側靠前。

3.1.2寬度方向開大門，后為風道系統：送風電機，離心扇葉，加熱器，換熱器。

3.2材料構成

3.2.1外壁材料：冷軋鋼板靜電雙面噴塑，顏色為象牙白

3.2.2內壁材料：SUS304不銹鋼板

3.2.3絕熱材料：100mm高密度玻璃纖維棉保溫層

3.3結構強度

3.3.1試驗箱底板承重能力：≤120kg（均勻負載）

3.3.2試驗箱擱板承重能力：≤50Kg/層（均勻負載）

3.3.3箱內總的承重量（底板和樣品架計）不·超過：100kg

3.4大門結構

3.4.1 單開鉸鏈門，鉸鏈在試驗箱體左側（面向試驗箱）

3.4.2門洞尺寸：450×500 mm（寬×高），門框兩道硅橡膠密封條及防結露36V電熱裝置

3.4.3試驗箱大門上設1個，尺寸：200×300mm（寬×高），鍍膜加熱防霜中空玻璃觀察窗

3.4.4觀察窗的夾層中設低壓照明燈，由嵌入式開關控制

3.5測試孔

Φ50 mm引線孔帶蓋，位置安裝在試驗箱右側面

3.6樣品架

2層可調整式樣架

3.7冷凝水出孔

3.7.1工作室產生的冷凝水和機組凝結水引導至此出水孔，安裝在設備后部的下角

3.7.2此孔也可在高溫試驗時，保持試驗試驗艙內的壓力

3.8移動腳輪

帶有移動萬向剎車腳輪，方便試驗箱的移動。

4、試驗箱空氣調節系統

4.1、調控方式

4.2、空氣循環裝置

4.3、加熱方式

空氣強制循環平衡調溫

離心式風機，長軸外置電機驅動

執行元件：SSP+PID調節，

鎳鉻合金高速加溫電熱絲，

4.4、空氣冷卻方式

銅管翅片式蒸發器

5、試驗箱制冷系統

5.1、工作方式

5.2、冷凝方式

5.3、制冷壓縮機

5.4、制冷機控制

單級式汽體壓縮制冷方式

風冷

國際品牌全封閉壓縮機

根據試驗條件，控制系統

自動調節制冷機運行工況、

冷量大小，確保壓縮機工

作在合適狀態，延長壓縮機使用壽命

5.5、制冷劑

環保制冷劑：R404a/R23

6.試驗箱控制系統

6.1控制器

6.1.1支持各種熱電偶、熱電阻，0.1級測量精度。

6.1.2具備標準PID、AI人工智能調節APID或MPT等多種調節方式，具有自整定功能，獨立參數PID

可支持加熱/冷卻雙輸出功能。

6.1.3支持上限、下限、偏差上限

及偏差下限等多種報警功能，

支持多個報警信號從同一位置輸出。

6.2運行方式

定值單相運行

6.3傳感器

鎧甲pt100鉑電阻

6.4定時器

6.4.1可設計H/M/S小時、分鐘、秒為單位的定時功能

6.4.2可實現停電記憶功能

6.4.3可實現試驗結束自動停機功能

7、設備保護裝置

7.1電源系統

7.1.1電源缺相及相序錯誤保護

7.1.2加熱器短路等過流保護

7.1.3漏電接地保護

7.2高溫系統

7.2.1獨立式工作室超溫保護器

7.2.2風機過熱保護

7.3制冷系統

7.3.1壓縮機超壓保護

7.3.2壓縮機過熱保護

7.3.3壓縮機過載保護

7.4定時系統

7.4.1定時保護

7.4.2停電記憶保護
