三相交流輸入首先經防雷處理和EMI濾波。該部分電路可以有效吸收雷擊殘壓和電網尖峰，保證模塊后級電路的安全。
      三相交流經整流和無源PFC后轉換成高壓直流電，經全橋PWM電路后轉換為高頻交流，再經高頻變壓器隔離降壓后整流輸出。
     模塊控制部分負責PWM信號產生及控制，保證輸出穩定，同時對模塊各部分進行保護。提供“四遙”接口。
     模塊采用無源PFC技術，功率因數達到0.9以上；采用高頻軟開關技術，模塊轉換效率大大提高，最高可達95%。
     模塊采用自然冷卻方式，減少了風扇噪音和飛塵。
     模塊監控采集電源工作參數并顯示后上傳給主監控，接受主監控指令對電源進行控制，通過顯示、按鍵校準模塊參數，設置模塊運行狀態。

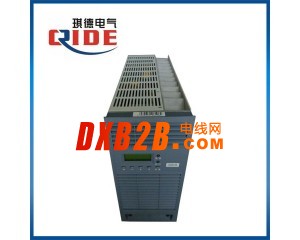

K2B10L (K2A20L)主要技術指標
交流輸入
     三相輸入額定電壓：380V，50HZ
     電壓變化范圍：380V±20%
     頻率變化范圍：50HZ±10%
交流輸入
     輸出額定值: 10A/230V（K2B10L）
                         20A/115V（K2A20L）
  電壓調節范圍: 180V-286V（K2B10L）
                          90V-155V（K2A20L）
  輸出限流范圍：5%-105%×額定電流
  穩壓精度：≤0.5%
  穩流精度：≤0.5%
  紋波系數：≤0.1%
  轉換效率：≥95%（滿負荷輸出）
  動態響應：在20%負載躍變到80%負載時恢復時間≤200цS，超調≤±2%
  可聞噪聲：≤55dB
  工作環境溫度：-5℃ -- +45℃
絕緣
  絕緣電阻：直流部分、系統部分與地之間相互施加500V/50HZ的交流電壓，絕緣電阻>2MΩ。
  絕緣強度：交流部分與直流部分和機殼間，直流部分與機殼間施加50HZ的2KV 的交流電壓，一分鐘無擊穿，無閃絡。
四遙功能
  遙控：開/關機、均/浮充
  遙調：輸出電壓、輸出限流均連續可調
  遙測：輸出電壓、輸出電流
  遙信：開/關機狀態、工作狀態
