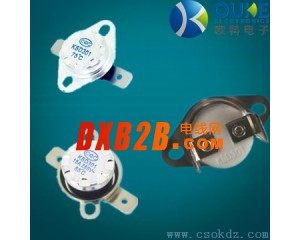

KSD301溫控開關產品介紹:
1 ）采用接觸感溫式安裝時，應使金屬蓋面貼緊被控器具的安裝面，為確保感溫效果，并在感溫表面涂上導熱硅脂或其他性能類似的導熱介質。 2 ）安裝時不可把蓋面頂部壓塌、松動或使用變形，以免影響性能。 3 ）不能讓液體滲入控溫器內部或過大力使外殼出現裂紋，不得隨意改變外接線端子的形狀，影響電氣可靠性，有足夠的絕緣保護措施，防止漏電，確保使用安全。 4 ) 產品在不大于 5A 電流的電路中使用，應選擇銅芯截面為 0.5-1m㎡ 導線連接；不大于 10A 電流的電路中使用，導線選擇為銅芯截面為 0.75-1.5m㎡導線連接。 5 ) 產品應在相對濕度小于 90%，環境溫度40℃以下通風、潔凈、干燥、無腐蝕性氣體和受熱的倉庫中存放。
三.適用范圍：適用飲水機、電熱開水瓶、消毒柜、微波爐、電熱咖啡壺、電飯鍋、空調器等各種電熱器具。
閉合型式:常閉或常開
復位型式:自動復位或手動復位
殼體材料:電木殼體或陶瓷殼體
|
① 相對濕度在+20℃環境下達95%
② 大氣壓力：86-106Kpa
③ 工作位置：任意
④ 耐熱性：陶瓷外殼≦300℃ PPS塑料外殼≦220℃ 電木外殼≦160℃
2．技術參數
① 觸點形式：常閉或常開（限自動復位）
② 觸點負載：250VAC16A 10A 5A 或24VDC 16A 10A 5A
③ 絕緣電阻：常溫常濕 ≥100MΩ
④ 接觸電阻：≤ 100 mΩ
⑤ 介質耐壓：≥1500VAC
⑥ 振動強度：50HZ單幅0.35mm
⑦ 沖擊強度：150m/S2
⑧ 重 量：10g
⑨ 使用壽命：100,000次。
|
