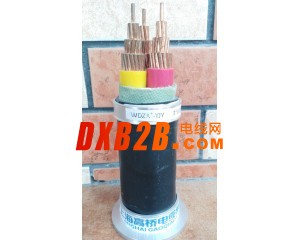

0.6/1kV超A類阻燃電纜

1、名稱及適用電壓

額定電壓0.6/1kV(Um=1.2kV)超A類阻燃電力電纜。



2、型號、規格范圍

WDZA⁺-YJ(L)Y     1x1.5~5x400mm²       WDZA⁺-YJ(L)Y23  2x1.5~5x400 mm²

WDZA⁺-YJ(L)Y33   2x1.5~5x400 mm²      WDZA⁺-YJ(L)Y63  1x1.5~1x630 mm²

WDZA⁺-YJ(L)Y73   1x1.5~1x630 mm²



3、型號說明及產品示例

①產品特性代號

材料代號：

銅導體……………………（T）省略           交聯聚乙烯……………………YJ

呂導體……………………………L             聚烯烴隔離套或護套………Y或E



外護套代號：

聚乙烯或聚烯烴外護套…………3



鎧裝代號：

鋼帶鎧裝…………………………2           非磁性鋼帶………………………6

細鋼絲鎧裝………………………3           非磁性鋼絲………………………7



特性代號：

無鹵代號…………………………W           超A類阻燃………………………A⁺

低煙代號…………………………D



②產品表示示例

銅芯無鹵低煙交聯聚乙烯絕緣聚烯烴護套超A類阻燃電力電纜額定電壓0.6/1kV，3芯，標稱截面95mm²  表示為：WDZA⁺-YJY   3x95mm²  0.6/1Kv



4、適用標準及指標差異對比

本產品適用本公司企業標準Q/ANAE15.1-2011《額定電壓1kV（Um=1.2kV）到35kV （Um=40.5kV）超A類阻燃電力電纜》第一部分：額定電壓1kV（Um=1.2Kv）電纜：Q/ANAE15.2-2011《額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）超A類阻燃電力電纜》第二部分：額定電壓6kV（Um=7.2kV）到35kV（Um=40.5kV）電纜。企標中的規范性引用文件包括：GB/T 12706《額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件》、GB/T 17651《電纜或光纜在特定條件下燃燒的煙密度測定》、GB/T18380《電纜和光纜現在火焰條件下的燃燒試驗》以及GB/T 19666《阻燃和耐火電線電纜通則》等。





項目	常規電纜	一般A類阻燃電纜	超A類阻燃電纜
型號	YJV.YJY	ZA-YJV.WDZA-YJY	WDZA+-YJY
特性	工作溫度90℃下傳輸容量為額定值100% 不阻燃	工作溫度90℃下傳輸容量與非阻燃類基本相同。 阻燃類別最離為A類（非金屬物質容量=7L/m，火焰溫度=815℃燃燒時間=40min,炭化高度≤2.5m）。	工作溫度90℃下傳輸容量為非阻燃類的115%左右。 阻燃類別超過A類（非金屬物質容量≥28L/m，雙面捆扎火焰溫度=815℃。燃燒時間=80min，雙噴燈噴燒炭化高度≤1.0m）。



5、敷設條件及適用場合

本產品可以直埋，也可以在隧道、電纜溝、橋架、槽盒、豎井中敷設。敷設時溫度不低于0℃，彎曲半徑與常規型等同。

本產品適用于高層建筑、軌道交通、醫院、商場、展館、車庫、娛樂場所、金融、變電站、電廠等重要場所的輸配電線路中



6、特征說明

⑴阻燃性強

超A類阻燃電纜與一般阻燃電纜結構設計中的最大差異是具有無機金屬水合物如氫氧化鋁、氫氧化鎂來替?zhèn)鹘y(tǒng)的聚丙烯撕裂膜繩或玻璃纖維，金屬水合物在火焰下轉化成金屬氧化物和水，不但降低了被燃燒電纜的溫度而且其殘存物致密地包裹在交聯聚乙烯絕緣外，使其無法參加熱氧反應，故即使敷設中此類電纜的容量超過28L/m將瞬間自熄（其炭化標準白2.5m縮減到1.0m以下）。

電纜的阻燃能力與電纜容量多少有關C類(1.5L/m)阻燃的等級，當容量B類（3.5L/m）時，就會延燃不熄。而容量超A類（28L/m）時，A類阻燃就會“力不從心”。究其原因，就在于電纜有機物容量越大它的發熱值就越高。而有機材料的氧指數是隨著溫度的升高而降低。

⑵載流量高

金屬水合物（隔氧層填充用料）在常態工作條件下它的導熱系數大，比玻璃纖維或PP繩大15-30倍左右，故電纜散熱良好，其90℃以下的穩態載流量要比同規格的普通型號大15%左右。

⑶防水性好

WDZA⁺-YJY電纜比普通中壓交聯電纜更優越的防水性能，在緊貼絕緣線芯處有純XLPE的防水隔離套，吸水性為PVC的1/2，無鹵聚烯烴的1/20。
