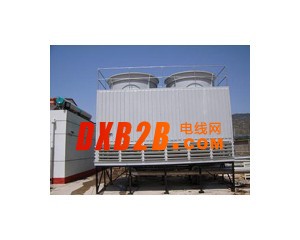

方形冷卻塔

由機械工業部第四設計研究院與清華大學聯合研制的 GFNL系列節能型鋼結構方形逆流式式玻璃鋼冷卻塔，單格水量為800～4000 3 /h,共九個規格。它具有熱力性能好、電耗少、整塔穩定性好、外型美觀、噪聲低、施工安裝周期短、成本低等特點，廣泛應用于石油、化工、冶金、發電等企業大水量的循環系統中。

在吸收了國內外同類產品的先進經驗和石化、電力、冶金等設計單位及用戶提出的寶貴意見的基礎上設計的 GFNL系列鋼結構方形逆流式玻璃鋼冷卻塔應用了我院二項國家專利：

1、“節能型玻璃鋼冷卻塔”（專利號：88215994.1），它采用了變扭矩變極電機，使之在保證熱力性能的前提下，全年耗電節能40～52%，居國內外領先水平。

2、“方形逆流式冷卻塔用斜梯形波填料”（專利號：91216367.2），其特征在于斜梯形波靠粘結頭形成填料塊，穩定性好、耐久。該梯形波高23mm，依靠安裝頭使片距為30mm，通風阻力減少，可使填料高由1.0m，增加到1.5m，提高了熱力性能。

二、冷卻塔組成及其特點

1、塔體受力結構：為鋼結構框架結構，運行時最大振幅水于0.14mm。鋼件加工完后采取了熱鍍鋅防腐措施，鍍鋅后涂環氧瀝瀝青漆二道。

2、圍護結構：本塔圍護件采用聚脂玻璃鋼材料，玻璃鋼產品的固化度大于80，彎曲強度大于147Mpa，巴氏硬度大于35，結構層樹脂含量為50，冷卻塔的外表面上直徑3-5mm的氣泡在1m2范圍內不超過3個，表面氣泡最大直徑不大于5mm，原輔助材料采用189耐水、耐老化樹脂，表面采用防老化，抗紫外線性能卓越的芬蘭進口彩脂。玻璃鋼制品表面均勻，色澤均勻，長久使用不褪色和龜裂。經國家級權威機構檢測其各項理化性能指標均達到或超過國家標準GB7190—1997的規定，玻璃鋼構件保證使用受命20年

3、風筒： 整塔采用玻璃鋼材質動能回收型風 ,該風筒充分利用了氣體流動均勻理論，結合工程實踐和實測數據而設計，內壁曲線采用橢圓曲線，與采用直線的自然擴散型風洞相比較，消除了氣流脫壁現象，避免形成渦流區，致使風筒中心負壓區面積大幅縮小，出風口斷面風速分布趨于均勻，經實際應用檢測，該風筒動能回收值大于30%。風筒采用壓模工藝成型，外表面為含穩定劑的光滑樹脂膠衣層，內表面涂樹脂兩遍，將壓模處理保持較高光潔度以減少阻力。風筒采用 T型大端面空腹加強筋，應力集中段和連接端埋有預埋件以保證風筒整體強度，該型號風筒正常使用壽命不低于20年。

4、風機：葉片材質為環氧玻璃鋼，葉片為機翼型，內充填發泡塑料。風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕。

5、減速機：水平臥式、噪聲低、效率高、油潤滑可靠、檢修方便，亦有油溫、振動報警裝置。
