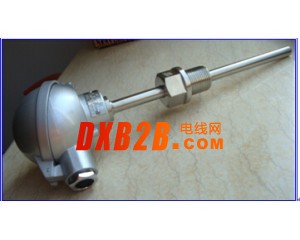

技術簡述 供電:14-34VDC（24VDC）\傳感器無需供電 長度:按要求 量程:－200℃～＋1600℃ 輸出:變送器信號：4~20mA、 0~5V 、0~10V；傳感器信號：熱電阻Pt100、Pt1000、Cu50、熱電偶R、S、K、E、J、T、N、B型； 測溫傳感元件類型:熱電阻（偶） 直徑:按要求 接線盒：鋁制防水接線盒 一、 概述： WZ-P系列熱電偶（阻）一體化溫度變送器是二次儀表中的現場安裝式溫度變送單元。它由熱電偶或熱電阻與溫度變送器模塊組成，采用二線制方式，帶有非線性校正電路，可直接測量工業過程中－200℃～＋1600℃范圍內的液體、氣體介質和各種特殊介質的溫度，將溫度信號轉變成與溫度信號成線性的4～20mA電流輸出信號，可傳輸于顯示、調節記錄儀表或計算機進行集散控制。 二、特點： ■　具有高精度的冷端補償電路，全溫度范圍內補償精度±0.5℃； ■　獨創的非線性校正電路，輸出信號與被測量溫度成線性關系； ■　內帶漂移自校正系統，在整個工作溫度范圍內保證精度。 三、技術參數： ■　基本誤差：A級±0.25% B級±0.5% ■　環境溫度變化影響： 　　對于0.25級:0.02%F.S/℃ 　　對于0.5級:0.05%F.S/℃ ■　輸出：4-20mA 0~5V等 ■　供電電壓：14-34VDC,額定電壓24VDC ■　負載能力：見下圖的Rl～Vs關系 　 供電電壓為24VDC時，負載為500Ω ■　熱電偶冷端補償誤差：工作溫度范圍內，小于1℃ ■　工作環境溫度范圍：-25～+85℃ ■　儲存溫度:-25～+125℃ ■　相對濕度：5～95%,無冷凝 ■　現場顯示式表頭精度：模擬式指針表頭為：±1.0% 　　　　　　　　　　　 數字式顯示表頭為：±0.5% ■　功耗：＜0.5W
