一、用途
波仕RS-232/RS-485/RS-422轉換器都可將RS-232通信距離延長至1.2Km以上（9600bps時）。都可以用于PC機之間、PC機與單片機之間構成遠程多機通信電線網絡。專利產品，謹防假冒！
485B型轉換器的特點在于：1、同時帶DB-9孔和DB-9針的RS-232口，這樣既可以外插計算機的DB-9針座也可以插設備的DB-9孔座，不需要交叉數據線；2、無源和有源通用，485B具有無源轉換器的全部性能，將RS-232轉換成為RS-485（半雙工）和RS-422（全雙工）并且無須跳線設置，集波仕485C和485A的功能和優點于一身，同時增加了可選的電源接線端子，可以在更加苛刻的條件下也能夠實現轉換，比如單向轉換或者RS-232電平過低的情況下。請認準波仕激光防偽標簽、謹防假冒！
二、硬件安裝
外形為DB-9針/DB-9孔轉接盒大小，其中DB-9孔端和DB-9針端都可以直接插RS-232口。一般DB-9孔端用于接計算機RS-232口、DB-9針端接設備RS-232口。但是注意不要兩頭同時都接RS-232。485B的上側面有5個接線端子，半雙工通信接3根線（+A、—B、GND），全雙工通信接5根線（+A發、—B發、+R收、—R收、GND地）。下側面為可選的5V電源接線端子。注意5V電源必須是獨立的，不要直接引自計算機或設備的非隔離的5V電源電源。一般情況下不需要接電源，僅僅在比如單向轉換或者RS-232電平過低的情況下需要接電源。
三、軟件說明
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！建議RS-485（或RS-422）通信時一定要接地線。
四、性能說明
RS-485為半雙工通信方式。RS-422為全雙工方式。 485B無需外接電源，最高速率115.2Kbps。波仕電子的系列轉換器分為端點式與節點式，一般默認為端點式。端點式可以帶128個、節點式可以被帶128個點。波仕轉換器均內置600W抗雷擊浪涌保護器和1500V防靜電保護器。
五、外形圖
附錄：485B的RS-485/422接線端子引腳分配

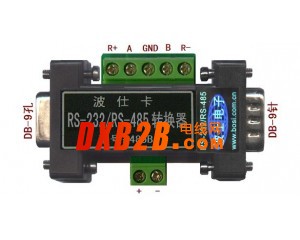

接線端子見產品圖：
1 2 3 4 5
RS-485 A GND B
RS-422 R+ T+ GND T— R—
T+、T—的方向是指從產品向外接設備發出。R+、R—則方向相反。
RS-232針頭端的引腳分配同計算機的RS-232口；RS-232孔頭端的引腳分配為腳對腳對應的可直插計算機的RS-232口；但是都只有RXD、TXD、GND三線。
