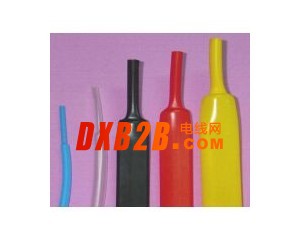

雙壁熱縮套管的性能和用途:
由聚烯烴和熱熔膠共擠技術復合而成，廣泛用于船用電纜、汽車電線、線束、金屬管的防水防潮，及絕緣和密封保護.
收縮溫度：80℃-125℃
工作溫度：-45℃--+125℃
材料：符合Sony-SS-00259,RoHS, vw-1 600V
標準顏色：黑、透明
特殊顏色：紅、藍、白、黃、透明（非阻燃）
以上報價為型號：3倍收縮直徑Φ19.1mm的價格。如需其他規格請致電咨詢或是從本站目錄查找
雙壁熱縮套管的技術參數
|
項 目 |
測試方法 |
典型數據 |
|
拉伸強度 |
ASTM D 2671 |
≥10.4MPa |
|
熱老化拉伸強度158℃, 168小時 |
ASTM D 2671 |
≥7.5MPa |
|
斷裂伸長率 |
ASTM D 2671 |
≥500% |
|
熱老化斷裂伸長158℃, 168小時 |
ASTM D 2671 |
≥100% |
|
縱向收縮率 |
UL224 |
0到-10% |
|
熱沖擊 |
250℃，4小時 |
不滴落，無裂紋 |
|
低溫脆性 -30℃，1小時 |
ASTM D 2671 |
無裂紋 |
|
介電強度 AC2500V 60秒 |
ASTM D 2671 |
不擊穿 |
|
體積電阻率 |
ASTM D 876 |
最小1014Ω.cm |
|
阻燃性 |
SAE-AMS-DTL-23053/5 |
30秒鐘內自熄 |
|
銅腐蝕性 158℃,168小時 |
UL224 |
通過 |
|
吸水率 |
ASTM D 570 |
≤0.5%
|
規格尺寸：
|
標稱尺寸 |
供應尺寸(mm) |
回縮后尺寸 (mm) |
標稱長度(m) |
標稱長度(m) |
|||
|
(mm) |
(inch) |
內徑 (最小值) |
內徑 (最大值) |
總壁厚 （最小值） |
膠層厚度 (標稱) |
||
|
BH-5(3X) 3:1帶膠雙壁管 |
|||||||
|
3/1 |
1/8 |
3.0 |
1.0 |
1.00 |
0.5 |
1.22 |
200 |
|
4.8/1.5 |
3/16 |
4.8 |
1.5 |
1.00 |
0.5 |
1.22 |
100 |
|
6/2 |
1/4 |
6.0 |
2.0 |
1.00 |
0.5 |
1.22 |
100 |
|
9/3 |
3/8 |
9.0 |
3.0 |
1.40 |
0.6 |
1.22 |
50 |
|
12/4 |
1/2 |
12.0 |
4.0 |
1.60 |
0.8 |
1.22 |
25 |
|
19/6 |
3/4 |
19.0 |
6.0 |
2.15 |
0.8 |
1.22 |
25 |
|
24/8 |
1 |
24.0 |
8.0 |
2.40 |
1.0 |
1.22 |
25 |
|
30/10 |
1 1/4 |
30.0 |
10.0 |
2.40 |
1.0 |
1.22 |
25 |
|
40/13 |
1 1/2 |
40.0 |
13.0 |
2.40 |
1.0 01.05 |
1.22 |
25 |
|
50/19 |
2 |
50.0 |
19.0 |
2.40 |
1.0 |
1.22 |
25 |
|
BH-5(4X) 4:1帶膠雙壁管 |
|||||||
|
4/1 |
3/16 |
4.0 |
1.0 |
1.00 |
0.5 |
1.22 |
100 |
|
6/1.5 |
1/4 |
6.0 |
1.5 |
1.00 |
0.5 |
1.22 |
100 |
|
8/2 |
5/16 |
8.0 |
2.0 |
1.00 |
0.5 |
1.22 |
50 |
|
12/3 |
1/2 |
12.0 |
3.0 |
1.40 |
0.6 |
1.22 |
25 |
|
16/4 |
5/8 |
16.0 |
4.0 |
1.60 |
0.8 |
1.22 |
25 |
|
24/6 |
1 |
24.0 |
6.0 |
2.15 |
0.8 |
1.22 |
25 |
|
32/8 |
1 1/4 |
32.0 |
8.0 |
2.40 |
1.0 |
1.22 |
25 |
|
52/13 |
2 |
52.0 |
13.0 |
2.40 |
1.0 |
1.22 |
——
|
按客戶要求提供特殊規格的產品，也可切段供應。
按客戶要求也可提供無鹵帶膠雙壁管。
