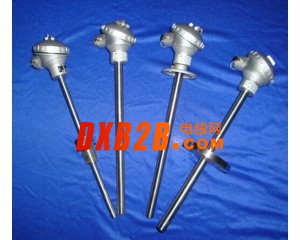

技術簡述 供電:14-34VDC（24VDC） 直徑:按要求 量程:-200~1600℃ 輸出:4~20mA 0~5V 傳感器類型:熱電阻（偶） 法蘭尺寸:按要求 概述： WZ-P系列熱電偶（阻）一體化溫度變送器是二次儀表中的現場安裝式溫度變送單元。它由熱電偶或熱電阻與溫度變送器模塊組成，采用二線制方式，帶有非線性校正電路，可直接測量工業過程中－200℃～＋1600℃范圍內的液體、氣體介質和各種特殊介質的溫度，將溫度信號轉變成與溫度信號成線性的4～20mA電流輸出信號，可傳輸于顯示、調節記錄儀表或計算機進行集散控制。 二、特點： ■　具有高精度的冷端補償電路，全溫度范圍內補償精度±0.5℃； ■　獨創的非線性校正電路，輸出信號與被測量溫度成線性關系； ■　內帶漂移自校正系統，在整個工作溫度范圍內保證精度。 三、技術參數： ■　基本誤差：A級±0.2% B級±0.5% ■　環境溫度變化影響： 　　對于0.2級:0.02%F.S/℃ 　　對于0.5級:0.05%F.S/℃ ■　輸出：4-20mA 0~5V等 ■　供電電壓：14-34VDC,額定電壓24VDC ■　負載能力：見下圖的Rl～Vs關系 　　供電電壓為24VDC時，負載為500Ω ■　熱電偶冷端補償誤差：工作溫度范圍內，小于1℃ ■　工作環境溫度范圍：-25～+85℃ ■　儲存溫度:-25～+125℃ ■　相對濕度：5～95%,無冷凝 ■　現場顯示式表頭精度：模擬式指針表頭為：±1.0% 　　　　　　　　　　　 數字式顯示表頭為：±0.5% ■　功耗：＜0.5W 四、裝配式 固定螺紋 d M H S D。 公稱壓力 Φ12 Φ16 M27*2 32 32 Φ40 10 活動螺紋 d D2 D1 d0 公稱壓力 Φ12 Φ16 Φ20 Φ70 Φ54 Φ6 常壓 固定法蘭 dD2 D2 D1 D0 d0 H h 公稱壓力 Φ12 Φ16 Φ20 Φ95 Φ65 Φ45 Φ14 19 3 6.4 固定螺紋錐形保護管 d M h s D0 公稱壓力 錐形 M33*2 32 36 Φ48 30 五、鎧裝式 形式 基本參數\Φ Φ8 Φ6 Φ5 Φ4 Φ3 Φ2 卡套螺紋 M M16*15 M12*15 S 22 19 H 15 固定卡套公稱壓力 26Mpa 可動卡套公稱壓力 常壓 卡套法蘭 D Φ60 Φ50 D0 Φ42 Φ36 D1 Φ24 Φ20 d0 Φ9 Φ7 s Φ22 Φ19 固定卡套公稱壓力 25Mpa 可動卡套公稱壓力 常壓 六、保護管材料的使用溫度和熱響應時間 裝配式 保護管直徑 保護管材料 使用溫度℃ 響應時間 長期 短期 Φ16 鋼玉管 1600 1800 ＜150 高鋁管 1300 1600 1Cr18Ni8Ti -200~+800 900 ＜90 Cr25Ti 1000 1100 碳鋼20# -200~+600 800 Φ20 鋼玉管 1600 1800 ＜240 高鋁管 1300 1600 1Cr18Ni8Ti -200~+800 900 ＜90 Cr25Ti 1000 1100 碳鋼20# -200~+600 800 Φ25 鋼玉管 1600 1800 ＜360 高鋁管 1300 1600 1Cr18Ni8Ti -200~+800 900 ＜90 Cr25Ti 1000 1100 碳鋼20# -200~+600 800 鎧裝式 套管直徑 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 熱電偶響應時間(S) ＜0.5 ＜1.2 ＜2.5 ＜4 ＜6 ＜8 熱電阻響應時間(S) - ＜3 ＜5 ＜8 ＜12 ＜15
