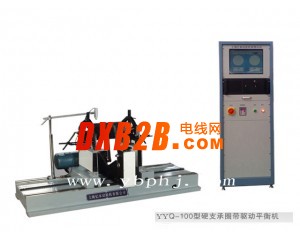

YYQ系列圈帶平衡說明與技術參數 產品特色： ● 高靈敏度的傳感器，無需械放大器，線性度好，耐用可靠； ● 專業設計的擺架，線性高，振動阻尼小，高剛性，堅固可靠，配合高靈敏度傳感器，有效傳遞械力； ● 測量精度高，測量范圍廣，允許極高的初始不平衡量； ● 圈帶傳動結構，無工裝夾具誤差，檢測精度高，工件裝卸方便，啟動快，工作效率高； ● 一次標定，永久使用，方便的自檢程序； ● 先進的電測系統，友好的人界面，功能強大，操作簡單； ● 模塊化設計，應用范圍廣，配置方案靈活，可更好的滿足用戶多樣化的需求； ● 根據用戶要求，可加裝防護罩； 適用產品： 電轉子，風葉輪，水泵葉輪，增壓器轉子，離心轉子，膠輥，床主軸，曲軸等具有光滑的圓柱表面的旋轉部件。(紡杯) (空心杯轉子) 主要技術參數： 參數 YYQ-1.6 YYQ-5 YYQ-16 YYQ-30 YYQ-50 YYQ-100 YYQ-160 工件最大質量（kg） 1.6 5 16 30 50 100 160 工件最大外徑（mm） Φ200 Φ300 Φ400 Φ480 Φ800 Φ1080 Φ1100 支承架中心線間最大距離（mm）⑴ 200 450 500 1000 1200 支承架中心線間最小距離（mm） 40 50 110 圈帶傳動處直徑范圍（mm）⑵ Φ20-Φ85 Φ20-Φ140 Φ20-Φ220 Φ20-Φ250 Φ20-Φ300 工件支承直徑范圍（mm） Φ2-Φ25 Φ3-Φ35 Φ5-Φ40 Φ8-Φ60 Φ10-Φ90 Φ10-Φ180 工件傳動處直徑為100mm時的平衡轉速（r∕min）⑶ 800-5000 400-4600 400-4500 350-4000 350-2500 最小可達剩余不平衡度（g﹒mm∕kg） ≤0.3 ≤0.5 ≤1 不平衡減少率URR（%） ≥90% 電功率（KW）⑷ 0.12 0.25 0.37 0.55/0.72 0.85/1.1 參數 YYQ-300 YYQ-500 YYQ-1000 YYQ-1600 YYQ-3000 YYQ-5000 工件最大質量（kg） 300 500 1000 1600 3000 5000 工件最大外徑（mm） Φ1250 Φ1500 Φ1600 Φ1800 Φ2100 支承架中心線間最大距離（mm）⑴ 1700 2300 支承架中心線間最小距離（mm） 110 1600 200 45 圈帶傳動處直徑范圍（mm）⑵ Φ20-Φ300 Φ20-Φ700 Φ20-Φ800 Φ50-Φ1200 工件支承直徑范圍（mm） Φ10-Φ180 Φ15-Φ180 Φ15-Φ240 Φ40-Φ300 工件傳動處直徑為100mm時的平衡轉速（r∕min）⑶ 350-2500 300-1500 200-1500 180-1200 最小可達剩余不平衡度（g﹒mm∕kg） ≤1 不平衡減少率URR（%） ≥90% 電功率（KW）⑷ 2.2/2.8 2.3/3 5.5 7.5 15 注： 1） 支承架中心線間的距離可以根據用戶需求，用其他長度的床身來擴展； 2） 根據用戶需求可以擴大圈帶傳動處直徑； 3） 我們的模塊化設計可以根據用戶需求適應其他的平衡轉速； 4） 可以根據用戶需求，使用其他類型的電和電源； 上海億本試驗有限公司是全國著名的動平衡專業生產制造企業與供應商，向廣大用戶全面提供動平衡解決方案及優質的檢測設備。
