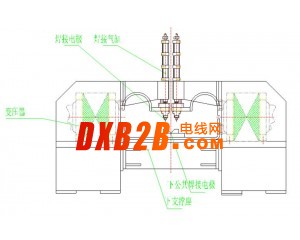

整機焊接電源采用中頻逆變直流焊接電源，中文液晶顯示，機身結構采用龍門結構，結構設計合理強度高；采用手工放料自動焊接，采用微電腦控制器，具有功率因數自動校正，變壓器過熱保護，電流自動控制和檢測，以確保焊機在正常狀態下運行及焊接質量。整機主要由機身，加壓部件，中頻變壓器，中頻逆變器，中控制器和焊接電極等組成。

  1.機身

采用龍門結構，使用優質厚鋼板焊接而成，內設有加強筋，結構合理并經過去應力處理，確保機身強度且加工后不變形；

  2.加壓部件

采用氣動加壓裝置，并設有氣動三聯件，可有效地過濾空氣中的水份并對氣缸進行潤滑，氣缸主軸采用優質合金鋼經高頻處理后鍍鉻加工而成，且主軸上下運行時使用無給油軸承磨擦，確保氣缸上下運行時無爬行現象，從而保證焊接壓力及焊接質量的可靠性；

 3.中頻焊接變壓器

采用進口優質鐵芯，變壓器體積小重量輕，焊壓器頻率為1000 Hz且變壓器整流二極管采用德國進口二極管整流，質量穩定可靠，把交流轉變為直流提供焊接使用，能量損失小，可以節省更多的能源，降低焊接成本；

 4.中頻逆變器

引進德國先進的技術結合多年的焊接經驗由本公司工程師開發而成，其主要逆變器件如IGBT，SCR及驅動模塊全部采用德國進口元件確保其質量的可靠和穩定性，可存儲8套焊接參數供調用；

  5.中頻控制器

采用微型計算機控制，故能獲得精確之控制量，具有功率因數自動較正、變壓器過熱保護、電壓波動補償等優點，采用全中文顯示且帶有工作常用參數設定，方便操作者使用；

  6.電極部份

采用優質焊接材料鉻鎬銅制造，設計合理，水冷充分，最大限度地減少電極在焊接時的損耗，且焊接極更換方便，方便電極的更換和維護。
