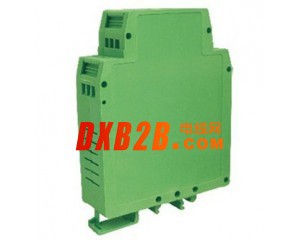

模擬信號0-10V電壓轉0-12V傳感分配器
 主要特性:

>>國際標準一路信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

>>標準DIN35 導軌式安裝（尺寸：106.7x79.025.0mm）

>>精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用

>>二路輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力

>>全量程范圍內極高的線性度（非線性度<0.2%）

>>輔助電源：5V/12V/15V/24VDC 或者220VAC（范圍±10%）

>>具有較強的抗電磁干擾和高頻信號干擾能力

應用：

>>隔離4-20mA或0-20mA信號傳輸

>>儀器儀表信號收發

>>PLC/FA 電機信號隔離控制

>>模擬信號數據隔離、采集和變換，信號分配器

>>電力監控、醫療設備隔離

>>變頻器信號隔離采集

>>非電量信號變送

>>工業現場信號隔離及變換

>>信號長線無失真?zhèn)鬏?/p>



產品選型表：

DIN12-IRT - U(A)□ - P□ - O□

輸入信號				供電電源		輸出信號
電壓	代碼	電流	代碼	Power	代碼	電流	代碼	電壓	代碼
0-5V	U1	0-1mA	A1	24VDC	P1	0-20ma	O2	0~5V	O4
0-10V	U2	0-10mA	A2	12VDC	P2	4-20ma	O1	0-10V	O5
0-75mV	U3	0-20ma	A3	5VDC	P3	用戶自定義	Oz	1-5V	O6
0-2.5V	U4	4-20mA	A4	15VDC	P4
用戶自定義	Uz	用戶自定義	Az



選型舉例：

例1：輸入信號:0-10V  供電電源:24V  輸出兩路信號:4-20ma  型號:DIN12-IRT-U2-P1-O1

例2：輸入信號:0-3V  供電電源:24V   輸出兩路信號:4-20ma  型號:DIN12-IRT-Uz-P1-O14（Uz:0-3V）

產品最大絕對額定值：

Storage Temperature （存貯溫度）:+150℃

Continuous Isolation Voltage（持續隔離電壓）:3000VDC

電源電壓范圍：±10%Vin

Junction Temperature（工作溫度）:+85℃

Lead Temperature   （焊接溫度）:+300℃（10秒）

注意：如果超出上述范圍，產品可能會引起永久性損壞。

通用參數

參數名稱	測試條件	最小	典型值	最大	單位
隔離耐壓	50Hz，1分鐘,漏電流1mA		2500		VDC
耐沖擊電壓	3KV， 1.2/50us(峰值)
工作溫度		-25		+70	℃
工作濕度	無凝露	10		90	%
存儲溫度		-45		+80	℃
存儲濕度		10		95	℃





輸入?yún)?shù)					輸出參數
輸入項目	輸入阻抗	電源損耗	輸入過載能力		輸出項目	輸出過載能力	響應時間
0-5V	≥300KΩ	電壓輸出 < 0.6W 電流輸出 <1.5W	2.0倍額定：連續		4-20mA	負載電阻 不超過350Ω	≤1mS
0-10V					0-20mA
0-1mA	1KΩ		1.5倍額定：連續 3.0倍額定：1S
0-10mA	TYP：250Ω 可自設定				0-5V	≥2KΩ
0-20mA					0-10V
4-20mA					1-5V

注: 電流輸出型如果要求負載電阻500Ω,請另做注明



引腳定義：

引腳	名 稱	描   述	引腳	名 稱	描   述
1	OUT2+	模擬信號2輸出正端	7	IN+	模擬信號輸入正端
2	OUT2-	模擬信號2輸出負端	8	IN-	模擬信號輸入負端
3	GND	電源負端	9	NC	空腳
4	OUT1+	模擬信號1輸出正端	10	NC	空腳
5	OUT1-	模擬信號1輸出負端	11	NC	空腳
6	PW+	電源正端	12	NC	空腳
