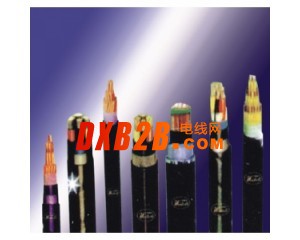

變頻電纜 產品介紹：

0.6/1kV變頻電纜

用途：本產品適用于變頻電機與變頻電源的連接用電纜。

電纜的型號、名稱和適用范圍

型號 名稱 適用范圍

BPYJVP 銅芯輻照交聯聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套變頻電纜 敷設在室內、隧道及電纜溝內，電纜不能承受機械外力并要求屏        蔽的場合

ZR－BPYJVP 銅芯輻照交聯聚乙烯絕緣銅絲編織屏蔽阻燃聚氯乙烯護套變頻電纜

BPYJVP2 銅芯輻照交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套變頻電纜

ZR－BPYJVP2 銅芯輻照交聯聚乙烯絕緣銅帶屏蔽阻燃聚氯乙烯護套變頻電纜

3　電纜的規格

型號 芯數 標稱截面 mm2

BPYJVP，ZR－BPYJVP 2，3，3+1，4，

4+1，3+2， 3+3 1.5－630

BPYJVP2，ZR－BPYJVP2 2，3，3+1，4，

4+1，3+2， 3+3 1.5－630

變頻電纜主要用于變頻電源和變頻電機相匹配的結構特點以及電磁兼容（EMC）、分布電容、波阻抗等技術要求一體化設計制造，符合        現代變頻器技術發展要求，并摒棄傳統普通電力電纜原有結構而采用新型對稱（3+3）屏蔽結構，是一種具有變頻配套性好的產品，用          于變頻器與電機之間的電力傳輸

型號 名 稱

BPYJVP 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻器用電力電纜

BPYJVP1 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞屏蔽變頻器用電力電纜

BPYJVP2 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻器用電力電纜

BPYJVP1-2 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞銅帶繞包屏蔽變頻器用電力電纜

BPYJVP1-3 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞鋁塑復合帶屏蔽變頻器用電力電纜

BPYJVP2/22 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽鎧帶鎧裝變頻器用電力電纜

使用特性

1、電纜導體長期允許最高工作溫度為90℃。

2、短路時（最長持續時間不超過5s），電纜導體最高溫度不超過250℃

3、繞包屏蔽型電纜敷設的彎曲半徑不小于電纜外徑的15倍，纏繞屏蔽型電纜敷設的彎曲半徑不小于電纜外徑的20倍。

產品特性

1、具有較小的絕緣介質損耗，具有優良的熱老化性能；

2、具有較強的耐電壓沖擊性，能經受高速、頻繁變頻時的脈沖電壓；

3、具有良好的屏蔽性能，其屏蔽傳輸阻抗在100MHz范圍以內不大于1Ω/m；

4、電纜結構緊湊、圓整，用電安全性高，對稱的三加三電纜結構設計，具有比四芯電纜更穩定的傳輸性能；

5、可降低變頻器輸出中存在的高次諧波的不良影響，降低電機噪聲，提高電機的轉矩效率；

6、可實現電機輸入電源功率因素的改善，減輕其容量；

7、抑制了由于電源電壓瞬間提升造成電容兩端電壓的升高，而使變頻器產生過電壓保護。
