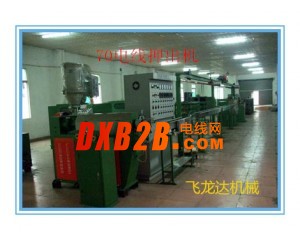

FLD-Ф70電線押出機配置單

配制單

序號	品名與規格	單位	數量	生產商	作用	備注
1	雙頭日式放線架	臺	1	飛龍達	線盤放線
2	整直臺	臺	1	飛龍達	導體整直
3	Ф70mm押出主機	臺	1	飛龍達	外被包覆
4	自動干燥吸料機	套	1	金塑	加料及烘干
5	可調普通機頭	套	1	飛龍達	線材成型
6	子母式活動水槽	組	1	飛龍達	線材冷卻
7	高速印字機	臺	1	飛龍達	線材冷卻
8	10米U型單層固定水槽	組	1	飛龍達	整機監控
9	總控制箱	套	1	飛龍達	線材儲放
10	水平式儲線架	套	1	飛龍達	線材牽動
11	雙輪引取機	臺	1	飛龍達	線材成卷
12	雙軸收線機	臺	1	飛龍達	線材成卷
13	火花機	臺	1	飛龍達	線徑測試
14	恒溫電動過粉機	臺	1	飛龍達	恒溫過粉
15	隨機注條機	臺	1	飛龍達	注色
16	隨機備品	套	1	飛龍達	易損件

設備說明

1.用途：70押出機適用于生產電子線，電源線等絕緣線

2.顏色：環保蘋果綠(或由客戶指定顏色)

3.押出材料：PVC，SR-PVC，PE，塑化程度100﹪

4.最大線速：最高0-420米/分。

5.押出量：110-160KG/HR（機頭開放，軟質PVC）。

6. 完成外徑：1.0～12.0mm。

7.中心高度：1000mm

8.操作方向：左(　　)，右(　　)向機

使用電器品牌：

采用正弦變頻器，RKC溫控儀，其它電器采用臺灣陽明，士林和日本和泉等．　

設備配置與性能

一．雙頭日式放線架：

1.適用線軸尺寸：Ф400～500mm

2.張力：偏心輪自動調節張力。

3.剎車：自動接觸感應檢出，斷線自動剎車．

二．整直機(簡稱整直臺)：

1.整直輪Ф80mm*20mm三槽，外表鍍鉻．光滑耐用．

2.輪軸Ф20mm*30mm

3.整直機高1000mm*寬600mm*250mm采用鋼板組焊．

4.可存放工具結構式

三．Ф70押出主機：

1．型式：可參考選用連體結構式，電機與押出主機連為一體，裝機及操作簡便且更安全，.又能節省空間，整機配置科學合理．

2.動力：22KW東莞交流電機＋正弦變頻器控制調速。

3.螺桿：70mm專用螺桿，長徑比為26：1，轉速為10～110RPM，材質為38CrMoALA，氮化處理后表面電鍍硬鉻，具有耐磨損，耐高溫，耐腐蝕的特性．

4.螺缸：材質為38CrMoALA，氮化處理，硬度為HRC60～63度，4點測溫．

5.螺缸電熱：使用電壓380V　50HZ,4段電熱(每組1.5KW，溫度穩定)分4段控制．

6.電熱控制：采用RKC溫控儀PID全自動控制，靈敏度及精確度高，溫控性能優越．

7.螺缸冷卻方式：高壓離心式風機4臺(螺缸每段1臺)

8.夾頭型式：螺牙雙邊夾緊式，1點測溫，操作方便．

四.自動干燥吸料機：

容量為25KG，全自動吸料，無料報警，接近開關檢出，真空吸料，每小時100KG(最高)0～399℃自動溫控

五．機頭：

采用新型的鎖扣法蘭盤頭，裝卸模具靈活方便．

1.免對機頭一個：

A，外殼：100mm*130mm方形

B．發熱圈：380V(機頸300W,機體鑄鋁)

六，子母式活動水槽：

1.槽長：1.5米子母式(伸縮量0.5米)

2.槽型：U型雙層，活動層配合手柄與鏈條結構，操作方便，固定層上附翻蓋，工作時保證無水滴濺出，確保控制柜安全和地面干燥，符合環保要求．

3.材質：優質不銹鋼組焊．

4 .水槽出線口附高壓吹水器一個，可對電線在高速擠出時進行吹干。

七．高速印字機：(前后有加溫裝置)

1.高速動力攪拌，可印字線速500m/min

2.印字輪：外徑100mm，內徑Ф20mm

3. 印字質量符合UL,CSA，VDE,JIS,T-MARK等系列標準．

4.油墨盒側邊開口便于加油墨，上部加蓋防油墨揮發及飛濺溢出．

八．單層固定水槽：

1.材質：優質不銹鋼．

2.槽型：U型140mm*140mm單槽．

3.槽長：3米單層通水式水槽

4.出線口處配置吹風拭水器

九．總控制箱

1.主控箱為1只標準箱

2.儲線，收線電箱分別由控制柜及操作臺組成

3.溫控表均采用RKC，用交流繼電器輸出控制

4.接觸器等電氣元件均用進口及合資品牌

5.手動操作系統設計

6.牽引線速，計米及主機的電流等全部在操作臺面顯示，主操作臺面上另設主機，輔機溫控設定，比例聯動總電源開關，各分機電源開關，啟動，停止，調速，單動聯動選擇開關等．

十．儲線架

1.電位器(位移自動調速)

2.動力：2HP減速電機

3.張力控制：磁粉離合器10KG

4.滾筒Ф220mm*250mm　20槽

5.鋼絲Ф5mm　　30米(傳動結構)

6.鋼絲滾動輪Ф200mm*25mm

7.儲線輪Ф250mm10片，11片各1組，儲線量200米

8.儲線出線輪Ф250mm*25mm帶軸

十一．引取機：

1.雙輪引取，引取輪材質為鑄鋁，加工后作精密動平衡調整，避免在高速運行時因離心運動引起運行不平穩而造成出線變形或斷線等不良現象，保證產品質量，同時也減輕軸承負荷，確保經久耐用．

2.5HP東莞交流電機＋正弦變頻器控制調速

3.地帶輪Ф160mm*30mm

4.牽引輪Ф477mm，U型溝四槽．

5.壓輪軸Ф25mm*450mm帶張力盤結構

6.牽引壓輪皮帶盤Ф230mm　A1槽與皮帶A76″

7.不銹鋼水箱，開門式結構，附吹水器一組

8.計米器：計數準確無誤，米數到達自動停機

十二．雙軸收線機：

1.雙軸交替使用：

A．收線傳動軸長700mm*60mm皮帶輪190mm　　B槽

B.收線軸條600mm*Ф40牙形頂錐

C．收線打餅軸460*40，活動頂錐120mm*Ф170

2.機架采用角鋼組焊，面板開門窗式結構

3. 5HP東莞交流電機＋正弦變頻器控制調速，可與主控制聯動或單動

4.排線：30光桿排線器，排幅有排距均可調

5.計米器：(預設長度自動報警停機)，線速最高400M/MIN

6.適合線軸（煩請提供下列尺寸）

外徑	筒徑	內孔	外寬	內寬	銷孔	中心距
￠500



十四：高頻火花機

1．高頻檢測0-15KV，最高線速度1500M/MIN，最大線徑5MM。

2．能有效地檢測出破皮，針眼，裸銅等絕緣故障。

3．精準有效，符合各國檢測標準。

十五：恒溫電動過粉機

電加熱型，一段溫度控制；傳動采用蝸輪減速器減速。內有螺旋葉片拌粉，毛刷除粉，發熱板對滑石粉加熱除溫，粉箱全封閉，無粉塵飛揚，操作方便。

十六：隨機注條機

1）螺桿：Ø35分離型.

材質：日本SCM440高周波+硬鉻牙頂硬HRC55+5

1）螺筒：Ø35

2）材質：38CRMDAL氮化+精磨內壁硬度HRC63-76

3）電機：2.2KW   1臺，配1：20減速機 1臺。.

4）變頻器：1臺(正弦變頻器)

5）電控箱：溫控表RKC，接觸士林



十七：隨機備品：

名稱	單位	數量	備注
機頭夾專用扳手	把	1
機頸，機頭夾及眼模發熱器	套	各1
機頭熱板	套	1
圓螺母扳手，7寸活動扳手	把	1
剪刀，尖嘴鉗	把	1
模具	套	1	需方提供線徑尺寸
+字-字螺絲刀	把	各1
工具箱	個	1

備注：

1供方須擔供數據及文件：(A.B二面簽合同后7個工作日內提供，其它交機時附上)

a.全套設備安裝布置圖．(設備占地面積：大約長24米＊寬3米)

b.水，電，氣的接口要求及供給用量．(進入設備電控箱的電線采用25平方的國標電線)

c.設備用消耗品和易損件清單。

e.變頻器使用說明書

f.裝箱清單

2.供方須提供下列服務項目：(交機后)

a.供方派員協助安適裝，調適及試機

b.供方指導需方技術人員操作機器

3.需方須提供下例設施及準備工作：(交機時完成）

a.地基及配接電源，水源及壓縮空氣管線及相關工程
