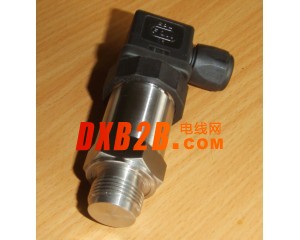

YP7011平膜壓力變送器 YP7011是平膜式壓力變送器，采用進口彈性元件及膜片，微束等粒子焊接等優質元器件和先進工藝，按國家有關標準生產。變送器包括電流型和電壓型，電源為+24VDC（+9VDC--+33VDC）。其結構緊籌，無內腔，適用于測量粘稠液體，易結晶液體等，使用方便，性能穩定，工作可靠，抗干擾能力強，完全滿足工業控制一般要求。二、工作原理 電阻應變式變送器是由應變式傳感器配上相應的變送電路組成。應變式傳感器是由粘貼在受壓彈性元件上的應變計電阻增大或減小來反映外界壓力，應變計組成惠斯登電橋，輸出與壓力成正比的電壓信號。其特點是：溫度性能穩定、精度高、結構簡單、成本低。電路采用世界上最新IC和表面貼元件，輔以濾波和ESD技術，使其結構緊湊、工作可靠、抗干擾能力強。 三、技術指標 系統精度：±0.1、±0.2、±0.3、±0.5 %FS 量 程： 0.5～200MPa 電 源：+5 VDC +12 VDC +24 VDC 輸出形式：4-20mA(兩線制)、0-10/20mA(三線制)、0/1-4.5/5V(三/四線制) 負載能力：電流型 ≤500W； 電壓型 ≥100KW. 零點誤差：±0.5% FS 儲存環境：-40°C-125°C，≤90%RH 使用環境：-20°C-85°C，≤85%RH 外殼材料：不銹鋼 連接螺紋：見選型表或訂制 輸出引線：四芯接插件或屏蔽電纜或赫斯曼接頭 注：除特別說明，所有參數指標在25°C測取。 四、接線圖
