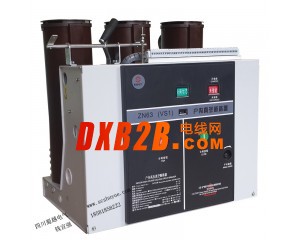

ZN63A(VS1)-12固定式戶內真空斷路器

點擊圖片查看原圖

品牌：	蜀越電氣
單價：	面議
起訂：	1 臺
供貨總量：	999 臺
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	四川成都市
有效期至：	長期有效
最后更新：	2014-11-25 11:53
瀏覽次數：	33

公司基本資料信息

產品詳細說明

ZN63A(VS1)-12/2500-31.5、40固定式戶內真空斷路器

一、產品介紹：

ZN63A(VS1)-12/2500-31.5、40固定式戶內真空斷路器本用于交流50Hz，額定電壓12kV 的三相交流電力系統，采用永磁操作機構，具有開斷、關合負荷電流、過載及短路電流的功能。適用于投切各種不同性質的負荷及頻繁操作的場所，可供工礦、企業、發電廠及變電站電氣設施的保護及控制之用。ZN63A(VS1)-12斷路器既可以是固定式安裝，也可以是抽出式安裝。

二、ZN63A(VS1)-12/2500-31.5、40固定式戶內真空斷路器結構特點
1、斷路器的滅弧室與操動機構部分采用前后配置方式，通過傳動機構連接為一個整體，以保證斷路器的總體配合性能。
2、采用中封式陶瓷真空滅弧室，銅鉻觸頭材料及縱磁場觸頭結構為當今世界公認的最先進的熄弧方式。

三、ZN63A(VS1)-12固定式戶內真空斷路器產品型號表：

ZN63A(VS1)-12/630-20固定式	配800MM柜相間210MM斷口275MM
ZN63A(VS1)-12/630-25固定式
ZN63A(VS1)-12/630-31.5固定式
ZN63A(VS1)-12/1250-20固定式
ZN63A(VS1)-12/1250-25固定式
ZN63A(VS1)-12/1250-31.5固定式
ZN63A(VS1)-12/1250-40固定式
ZN63A(VS1)-12/1600-31.5固定式
ZN63A(VS1)-12/1600-40固定式
ZN63A(VS1)-12/1600-31.5固定式	配1米柜相間275MM斷口275MM
ZN63A(VS1)-12/1600-40固定式	配1米柜相間275MM斷口275MM
ZN63A(VS1)-12/2000-31.5固定式	配1米柜相間275MM斷口310MM
ZN63A(VS1)-12/2000-40固定式
ZN63A(VS1)-12/2500-31.5固定式
ZN63A(VS1)-12/2500-40固定式
ZN63A(VS1)-12/3150-40固定式
ZN63A(VS1)-12/4000-40固定式

四、ZN63A(VS1)-12/630-20、25、31.5固定式戶內真空斷路器主要技術參數：

序號	項目	單位	參數
1	額定電壓	kV	12 12 12 12 12 12
2	額定電流	A	630 1250 630 1250 630 1250 1600 630 1600 2000 630 2500 3150 2000 2500 3150 4000 5000
3	額定絕緣水平 1min 工頻耐壓		42 42 42 42 42 42
4	額定雷電沖擊耐壓	kA	75 75 75 75 75 75
5	額定短路開斷電流	kA	16 20 25 31.5 40 50
6	額定短路關合電流(峰值)	kA	40 50 63 80 100 130
7	額定（峰值）耐受電流	kA	40 50 63 80 100 130 7
