孔用型活塞密封圈溝槽尺寸表
產品標準：本標準適用于液壓油缸活塞中起往復運動的密封件。
工作溫度：-40~+800C
工作壓力：≤32Mpa
工作介質：液壓油、水
產品硬度：85A±5
標準來源：JB/ZO4264-86 取代Q/ZB248-77
單位位：元 （日本VALQUA標準）
規 格 單價 規 格 單價 規 格 單價 規 格 單價
U N P
10.5×16.2×4.4 3.20 205×180×16 114.50 265×235×19 195.00 330×300×19 245.00
125×105×15 63.00 212×187×16 112.00 275×250×19 171.00 360×330×24 380.00
150×130×15 75.00 215×190×16 120.00 280×255×19 178.30 450×410×30 1500.00
180×155×16 92.00 224×199×16 132.80 295×265×19 218.00 450×420×26 1200.00
190×165×16 98.00 237×212×19 150.00 300×270×19 225.00
195×170×15 98.00 250×225×19 154.00 310×280×19 228.00
200×175×16 110.00 261×236×19 162.00 314×285×19 235.00
U H P
40×30×6.5 5.00 80×64×12 19.00 125×115×12 26.00 180×165×9.5 51.60
50×39×7.3 7.20 80×71×6.5 10.00 140×125×9.5 30.80 200×180×12.5 65.00
50×40×6.5 6.30 90×80×6.5 11.20 150×136×9 38.10 220×200×12.5 72.00
62×52×6.3 8.00 100×85×9.5 16.30 160×145×9 45.80 250×230×12.5 82.00
63×53×6.5 8.10 125×112×9 21.00 160×145×9.5 45.80

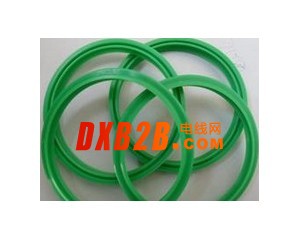

UHP形孔用密封圈
產品用途：用于往復運動液壓油缸中活塞的密封。
適用范圍：進口設備及工程框框、自動化液壓設備。
材質：改性聚氨酯 TPU。
工作壓力：≤32Mpa
工作介質：液壓油、乳化液。
工作溫度：TPU:-40+120℃
產品硬度：HS90±2A
密封圈公稱尺寸 溝槽尺寸
D d H D d L
40 30 6 40 30 7
41.5 30 7.5 41.5 30 8.5
50 40 6 50 40 7
60 50 60 50
63 53 63 53
65 55 65 55
75 62 7.5 75 62 8.5
80 65 9 80 65 10
80 71 6 80 71 7
85 70 9 85 70 10
90 80 6 90 80 7
90 80 6.5 90 80 7.5
95 80 9 95 80 10
100 85 100 85
110 95 110 95
125 112 125 112
130 115 8.5 130 115 9.5
140 125 9 140 125 10
150 135 150 135
160 145 160 145
180 165 180 165
200 180 12 200 180 13
220 200 220 200
224 204 224 204
224 230 224 230
