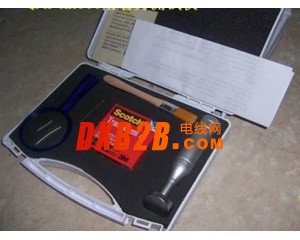

百格刀 便攜式附著力測試儀 涂層劃格器、漆膜劃格儀
一、用途：該儀器主要適用于有機涂料劃格法附著力的測定。不僅適用于實驗室也可用于各種條件下的施工現場。
二、工作原理和適用范圍：該儀器以一定規格的工具，將涂層做格陣圖形切割并穿透，劃格完成的圖形按六級分類，評定涂層從底材分離的附著效果。
三、技術指示：
3.1 型 號: QFH-600
3.2 產品規格: 1mm 2mm 10格 11刃（可選）
3.3 產品顏色: 銀灰色
3.4 產 地: 中國制造
3.5 多刃切割刀間距分別為：1+0.01mm，2+0.01mm。
3.6 多刃切割刀齒頂直線度分別為：≯0.003mm≯0.006mm。
3.7 多刃切割刀工作齒尖寬度：≯0.05mm。
四、操作與使用方法:
4.1 試片必須按ISOR1514及ISO2828的規定制備。
4.2 將試片放置在有足夠硬度的平板上。
4.3 手持劃格器手柄，使多刃切割刀垂直于試片平面。
4.4 以均勻壓力，平穩不顫動的手法和20-50mm/S的切割速度割劃。
4.5 將試片旋轉90度，在所割劃的切口上重復以上操作，以使形成格陣圖形。
4.6 用軟毛刷刷格陣圖形的兩邊對角線輕輕地向后5次，向前5次的刷試片
4.7 試驗至少在試片的三個不同位置上完成，如果三個位置的試驗結果不同，應在多于三個位置上重復實驗，同時記錄全部結果。
4.8 如需更換多刃切割刀，可用螺絲刀將刀體上兩個螺絲旋松，換上所用的刀，把刀刃口部位貼向手柄一側，將螺絲旋緊。
五、注意事項:
5.1所有切口應穿透涂層，但切入底材不得太深。
5.2 如因涂層過厚和硬而不能穿透到底材，則該實驗無效，但應在試驗報告中說明。
5.3測試膠帶必須是美國3M公司生產的600-1PK測試專用膠帶。將膠帶貼在整個劃格上，然后以最小角度撕下，結果可根據漆膜表面被膠落面積的比例來求得。
5.4 試驗應在溫度23±2℃和相對濕度50±5%中進行。
