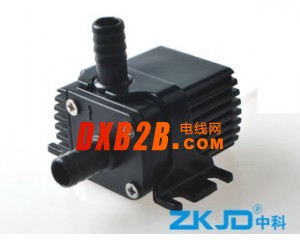

外觀圖
參數規格
|
序號 |
類別 |
規格 |
|
1 |
泵體尺寸及重量 |
51mmx34mmx42.7mm; 50g |
|
2 |
水泵出水口外徑 |
8mm |
|
3 |
水泵進水口外徑 |
8mm |
|
4 |
驅動方式 |
無刷，磁力隔離 |
|
5 |
水泵殼體材料 |
ABS,PES/SPS/PPS/PA66+30%GF (可選配) |
|
6 |
使用方式 |
連續使用 |
|
7 |
使用介質 |
水，油，以及其他酸堿溶液 |
|
8 |
最大工作溫度 |
60℃ |
|
9 |
功耗 |
0.55-4.2W |
|
10 |
額定電壓 |
12Vdc |
|
11 |
使用電壓 |
5Vdc ~ 12Vdc |
|
12 |
最大負載電流 |
0.35A |
|
13 |
最大流量 |
4L/MIN |
|
14 |
最大靜態揚程 |
3M |
|
15 |
噪音 |
<40dB |
|
16 |
防水等級 |
IP68(可潛水安裝) |
|
17 |
壽命 |
大于30000小時 |
|
18 |
供電方式 |
太陽能板，蓄電池，適配器，電源模塊 |
|
19 |
保護功能 |
缺水保護、空轉保護、堵轉保護、卡死保護（選配） |
特點
· 無需保養，體積小效率高，功耗低，抗干擾能力強，運行平穩。
· 無碳刷，無污染，電子換向，壽命長。
· 減震硅膠，吸收震動，降低噪音，硅膠位置可調節，方便安裝。
· 電機的定子和電路板部分采用環氧樹脂灌封并與轉子完全隔離，解決了電機式直流水泵長期潛水產生的滲漏問題，完全防水。
· 解決了水泵在復雜環境中出現的卡死、水泵突然不啟動等一系列問題。
· 水泵可選配缺水保護、空轉保護、堵轉保護、卡死保護等功能。
· 可根據要求調制水泵參數，12V水泵可調制1米揚程，也可3米揚程，體積不變，可寬電壓運行。
· 解決了水泵驅動的死亡率問題，目前市面上的水泵死亡率大概在2%~3%左右。經過長時間科研研究將水泵的死亡率降低到了萬分之五以內。
· 如需加大水泵揚程還可將水泵串聯，則揚程可加倍。
· 水陸兩用（外用時安裝位置低于液面）。
· 可根據用戶要求定制設計水泵及其相關控制系統。
參數表 (僅供參考，水泵12V揚程調制范圍1-3M)
|
型號 |
電壓 |
最大負載電流 |
最大流量 |
最大揚程 |
功耗 |
|
V |
A |
L/H |
M |
w |
|
|
DC30A-0406 |
4.5 |
0.10 |
100 |
0.6 |
0.45 |
|
DC30A-0507 |
5 |
0.11 |
110 |
0.7 |
0.55 |
|
DC30A-0609 |
6 |
0.11 |
120 |
0.9 |
0.66 |
|
DC30A-0712 |
7 |
0.13 |
160 |
1.2 |
0.91 |
|
DC30A-0913 |
9 |
0.14 |
170 |
1.3 |
1.26 |
|
DC30A-1215 |
12 |
0.18 |
200 |
1.5 |
2.16 |
|
DC30A-1219 |
12 |
0.22 |
210 |
1.9 |
2.64 |
|
DC30A-1223 |
12 |
0.23 |
220 |
2.3 |
2.76 |
|
DC30A-1225 |
12 |
0.26 |
230 |
2.5 |
3.12 |
|
DC30A-1227 |
12 |
0.29 |
235 |
2.7 |
3.48 |
|
DC30A-1230 |
12 |
0.35 |
240 |
3.0 |
4.20 |
|
備注 |
· 選型時務必給出使用環境：如連續工作時間、水溫、介質等，水泵功率超過4.2W就不適合長期在60度以上水溫連續工作，務必與專業人員溝通以便選擇最合適的水泵型號！ · 上述電流為水泵的開口電流即當水泵直接放入水中不接任何系統時的電流，也為水泵最大電流，當水泵接上系統之后水泵的工作電流會降低到最大負載電流的70%-85%。 · 水泵的揚程為最大送水高度，即到達最大揚程點的流量為零。 水泵的流量為水平流量，即水平抽水的流量。 |
||||
應用范圍
電動汽車散熱系統，自動化設備水循環，水制冷等電器,飲水機，衛浴產品，碎紙機，無土栽培，水暖床墊，空調抽水，水族魚缸，桌面工藝品，足浴盆，水暖床墊，熱水器，電腦水冷，水冷風扇，醫療器械，制藥系統，化工，循環系統，冷卻散熱系統，制冷系統，水冷空調，水冷風扇，移動洗澡機，太陽能噴泉，太陽能循環系統，家庭增壓系統，別墅供水系統，小型灌溉系統, 水處理系統，小型供水系統，汽車循環系統，汽車加熱系統，機床，家用電器，廚房電器,衛浴產品， 熱水循環系統。
選型指南
|
型號 |
電壓(DC) |
電流范圍 |
最大揚程 |
最大流量 |
進水口徑 |
出水口徑 |
調速 |
空轉/卡死保護 |
|
DC30A |
5~12V |
0.1~0.35A |
3m |
240L/H |
8mm |
8mm |
定做 |
選配 |
|
DC40 |
6~24V |
0.15~1.2A |
8m |
660L/H |
14mm |
10mm |
PWM/0~5V/手動 |
選配 |
|
DC40A |
6~24V |
0.15~1.2A |
6m |
840L/H |
14mm |
14mm |
PWM/0~5V/手動 |
選配 |
|
DC40C |
6~24V |
0.15~1.2A |
6m |
900L/H |
4分螺紋 |
4分螺紋 |
PWM/0~5V/手動 |
選配 |
|
DC40F |
6~24V |
0.15~1.2A |
6m |
960L/H |
4分螺紋 |
4分螺紋 |
PWM/0~5V/手動 |
選配 |
|
DC40H |
6~24V |
0.15~1.2A |
11m |
450L/H |
11mm |
8mm |
PWM/0~5V/手動 |
選配 |
|
DC50 |
6~24V |
0.15~3.8A |
7m |
2600L/H |
22mm |
22mm |
PWM/0~5V/手動 |
選配 |
|
DC50A |
6~24V |
0.15~3.8A |
5m |
3600L/H |
27mm |
27mm |
PWM/0~5V/手動 |
選配 |
|
DC50B |
6~24V |
0.15~3.8A |
13m |
1800L/H |
22mm |
22mm |
PWM/0~5V/手動 |
選配 |
|
DC50C |
6~24V |
0.15~3.8A |
6.5m |
2500L/H |
4分螺紋 |
4分螺紋 |
PWM/0~5V/手動 |
選配 |
|
DC50D |
6~24V |
0.15~3.8A |
6.5m |
2500L/H |
20mm |
20mm |
PWM/0~5V/手動 |
選配 |
|
DC50E |
6~24V |
0.15~3.8A |
15m |
1500L/H |
4分螺紋 |
4分螺紋 |
PWM/0~5V/手動 |
選配 |
|
DC50F |
6~24V |
0.15~3.8A |
15m |
1500L/H |
4分螺紋 |
4分螺紋 |
PWM/0~5V/手動 |
選配 |
|
DC50G |
6~24V |
0.15~3.8A |
20m |
1000L/H |
14mm |
8mm |
PWM/0~5V/手動 |
選配 |
|
DC50K |
6~24V |
0.15~3.8A |
20m |
2000L/H |
14mm |
14mm |
PWM/0~5V/手動 |
選配 |
|
W50 |
24V |
1~3.8A |
造浪 |
25000L/H |
潛水 |
58mm |
變頻調速控制 |
選配 |
|
S50 |
24V |
1~3.8A |
4m |
5000 L/H |
1寸螺紋 |
1寸螺紋 |
變頻調速控制 |
選配 |
|
備注： |
||||||||
