25KV火花試驗機

0-25KV工頻火花機-——聯碩機電

1概述　

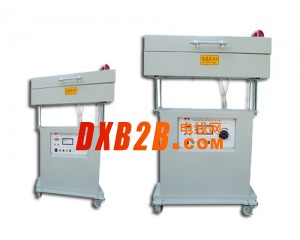

工頻火花機是專業測試絕緣檢漏的儀器，適用于電線電纜在線絕緣檢測，能檢測電線電纜表面絕緣覆蓋層中肉眼看不到的針孔、氣隙、裂紋等缺陷，具備缺陷記錄以及聲光報警與觸動繼電器控制停止收線系統。



2 型號與性能



２．１　型號規格

……………………………………………制造商:聯碩機電

…………………………………………最大輸出交流 25KV

…………………………………………… 工作頻率:50/60HZ

……………………………………………… 工作方式:銅珠接觸式

２．２　性能參數



?   輸入電壓: AC220V、地線 （R 火線、N零線、地線、三芯電纜）

?   測試線徑：φ1.0～φ16mm，（φ16mm以上線徑或排線可訂制）

?   報警模式：手動、自動

?   檢測線速度：450m/min

?   導輪：φ60mm塑鋼

?   銅珠：φ4.5mm×80mm長

?   安全事項：整套設備必須串聯地線



２．３　工作場地



    電    源：200～240V   AC   50/60HZ

    環境溫度：-5℃～50℃

    相對濕度：20％～85％

          功    耗：≤500W

          注意事項：可靠接地！



２．４　體積



工頻火花機的體積（W×H×L）：802×382×850～1050mm



２．５　重量



           工頻火花機的重量：約Kg

4 使用前檢查



4.1  電源輸入220V、地線



4.2  確認安全接地



 4.3  調節中心高度



 4.4  打開電源調節電位器歸零,生產正常后調節所需高壓值，在一定的時間內使用地線檢測是否正常報警



 4.5  自動時機器報警后處于自動復位狀態



 4.6  手動時機器報警后需按復位鍵，高壓才回到原設定值



4．7  測試過程中請不要接觸測試電纜！



5 維護

長期確保機身干凈，定時檢查銅珠的光澤度。



    銅珠及導輪損壞請立即更換。



6 常見故障及解決方法

    1）測試電纜缺陷時不報警



 a  被測電纜任一一邊必須保持與串聯地線互通

        b  高壓需調至1000V以上

        c  機身串聯地線

d  上箱與下箱高壓線連接是否正確



    2） 無高壓輸出

        a  保險絲熔斷

 b  高壓啟動高壓指示燈是否亮

          c  上箱上蓋沒蓋好

          d  啟動后電箱內繼電器不工作



7 其他故障



 3） 上述問題都正常，還出現以上問題須檢查電子控制板

 4） 高壓啟動后處于報警狀態，檢查高壓變壓器



8 附件



 電源線



 說明書



9 售后服務

自發貨之日起，15個月內合理使用情況下，如有故障一律免費保修。
