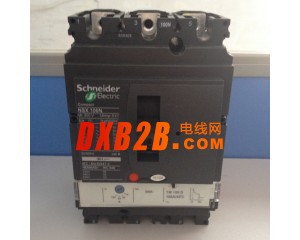

供應NSX空氣開關NSX-100N/3P塑殼斷路器
 NSX塑殼斷路器

結構特點

1、塑殼斷路器按額定極限短路分斷能力的高低分為F型(標準型)、N型(較高分斷型)、



H型(高分型)。



2、施耐德塑殼斷路器手柄直接操作無代號：電動操作用P表示；轉動手柄用Z表示。



3、NSX施耐德塑殼斷路器配電用斷路器無代號：保護電動機用2表示。



4、塑殼斷路器按產品極數分為三極、四極，四極產品中中性極(N極)的形式分四種：



A型：N極不安裝過電流脫扣器，且N極始終接通，不與其它三極一起合分



B型：N極不安裝過電流脫扣器，且N極與其它三極一起合分(N極先合后分)。



C型：N極安裝過電流脫扣器，且N極與其它三極一起合分(N極先合后分)。



D型：N極安裝過電流脫扣器，且N極始終接通，不與其它三極一起合分。



使用范圍

施耐德塑殼斷路器(以下簡稱塑殼斷路器)，適用于交流50Hz(或60Hz)，



NSX施耐德塑殼斷路器其額定絕緣電壓為800V(CHM2-100型為500V)，



塑殼斷路器額定工作電壓690V(CHM2-100為400V及以下)



施耐德塑殼斷路器額定工作電流至1250A的電路中作不頻繁轉換及電動機不頻繁起動之用



(Inm≤630A及以下)。



NSX施耐德塑殼斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞。



性能

塑殼斷路器按照其額定極限短路分斷能力，分為F型(標準型)、N型(較高分斷型)、



H型(高分斷型)種。



施耐德塑殼斷路器具有體積小、分斷能力高、飛弧短、抗振動等特點。



NSX施耐德塑殼斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝) 斷路器具有隔離功能。



塑殼斷路器符合標準：IEC60947-2及GB14048.2。



100N電流：16A，25A，32A，40A，50A，63A，80A，100A

160N電流：40A，63A，80A，100A，125A，160A

250N電流：40A，63A，80A，100A，125A，160A，200，250A

400N電流：160A，200A，250A，300A,315A，320A，350A，400A

630N電流：400A，450A，500A，550A，630A



訂貨須知：

1.電流；

2.級數；



3.數量。
