近年來隨著天然氣的應用越來越廣泛，其容器的檢驗也日益提上議程。國家相關檢測部分及生產氣瓶的廠家也紛紛購買氣瓶壓扁試驗機。氣瓶、天然氣瓶、無縫氣瓶、氧氣瓶、鋼瓶、圓管都可以用本設備進行壓扁試驗。下面就簡要介紹下無縫氣瓶壓扁試驗機，希望能對大家有所幫助。

一、主要功能簡介

本試驗臺滿足GB13440《無縫氣瓶壓扁試驗方法》和GB17258《汽車用壓縮天然氣鋼瓶》中6.3.5條進行壓扁試驗。試驗臺采用液壓加荷、傳感測力。具有試驗力數字顯示，試驗力峰值保持以及過載保護和斷電保持等功能；微電腦智能控制儀表，顯示試驗力和加荷速度等參數，具有最大試驗力峰值保持功能，配有微型打印機，具有輸出打印結果的功能。

可對最大外經D=900mm、壁厚Sao =27mm；D=559mm、壁厚Sao =17mm；長度≤1800mm的天然氣瓶、無縫氣瓶、氧氣瓶、鋼瓶、圓管進行壓扁試驗。

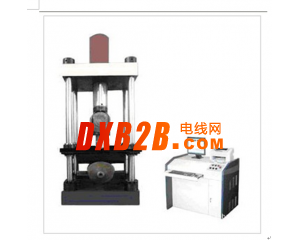

1、主機采用四立柱框架式結構，油缸放置在試驗機上端，液壓加載時，活塞下行，從上至下施加壓力，實現對氣瓶的壓扁試驗。

2、四根立柱上裝有導向套，保證試驗時，活塞垂直、平穩運行。上壓頭連接在上平板底部，下壓頭安裝在底座上，牢固、可靠。

3、液壓加載系統主要由電機、油泵、液壓缸組成，液壓油經濾油器、油泵、到液壓缸，實現對工件的加載，完成工件的試驗檢測。

4、測量系統采用高精度負荷傳感器，力值精度高，示值穩定。

5、顯示方式：數顯、微機屏顯兩種

6、最大載荷：2000KN、3000KN、5000KN三種

二、主要技術參數

1、最大試驗力：               3000KN、5000KN

2、試驗力示值精度：           ±1%

3、試驗力測量范圍：           2%-100%F.S

4、試驗速度：                20-50mm/min 手控/有顯示

5、活塞最大行程：             1000mm(可按要求定制)

6、最大壓縮凈空間(含上下壓頭): 1000mm (可按要求定制)

7、立柱有效間距（長x寬）：    1100610mm

8、上、下壓頭尺寸（長x高）：   1350460mm；

壓頭頂角60゜；頂角半徑13mm；

9、機器外形尺寸（長x寬x高）： 主 機：16001070x4200mm

液壓加載系統：             850550x1320mm

10、機器重量：                 10000kg、115000kg

11、電源及功率：               380V±10％ 50Hz， 4.5kW

三、主要配置

1、四立柱主機:                1臺

2、液壓加載系統：             1套

3、微電腦控制系統：           1套

4、位移傳感器：               1只

5、負荷傳感器：               1只

6、附具及工具：

頂角60゜壓頭：             2件

隨機工具：                 1套

以下內容為選配*另付費

1、移動小車 2、安全防護網3、微型打印機4、液壓油
