產品描述：

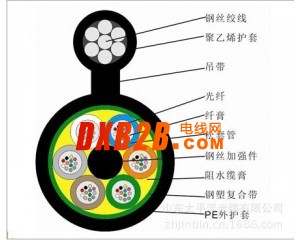

標準8字型自承式光纜的結構是將單模或多模光纖套入由高模量的塑料做成的松套管中，套管內填充阻水化合物。 纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯，松套管(和填充繩)圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物，纜芯外縱包以鋁塑復合帶，并與鋼絞線平行放置同時擠8字型護套成纜。
產品特點：
最大芯數288芯；松套管式設計，性能穩定；
纜芯SZ絞合結構能夠提供一定的機械性能，減少因施工不當或惡劣環境對光纜造成的損害；
干式設計有更好的阻水性能，且方便處理；可使用標準配件，一次安裝到位；
技術規格：
GYTC8A技術參數
|
光纜芯數
|
光纜直徑
|
重量
|
允許拉伸力
|
允許壓扁力
|
|
（mm）
|
(kg/km)
|
短期/長期（N）
|
短期/長期（N/10cm）
|
|
2~20
|
10.6×20.8
|
268
|
9000/4000
|
3000/3000
|
|
22~30
|
10.9×21.1
|
272
|
9000/4000
|
3000/1000
|
|
32~36
|
11.6×21.8
|
299
|
9000/4000
|
3000/1000
|
|
38~72
|
13×23.2
|
329
|
9000/4000
|
3000/1000
|
GYTC8S技術參數
|
光纜芯數
|
光纜直徑
|
重量
|
允許拉伸力
|
允許壓扁力
|
|
（mm）
|
(kg/km)
|
短期/長期（N）
|
短期/長期（N/10cm）
|
|
2~20
|
10.1×20.3
|
244
|
9000/4000
|
3000/3000
|
|
22~30
|
10.4×20.6
|
248
|
9000/4000
|
3000/1000
|
|
32~36
|
11.1×21.3
|
273
|
9000/4000
|
3000/1000
|
|
38~72
|
12.5×22.7
|
299
|
9000/4000
|
3000/1000
|
|
