產品介紹

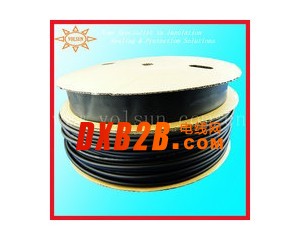

由輻射交聯聚烯烴材料和熱熔膠雙層構成，外層聚烯烴絕緣、阻燃、理化電氣性能優異，內層熱熔膠能緩沖機械應變和密封性強。主要功能是絕緣、密封、防水、防腐、防漏氣等，廣泛應用于各類線束、電線電纜和金屬管棒等的密封絕緣、防水防腐等領域。
l 產品特點
² 熱縮倍率：2:1、3:1、4:1
² 柔軟、外層阻燃(透明型為非阻燃)、環保
² 收縮溫度：80℃～110℃
² 使用溫度：-45℃～125℃(透明型為-45℃～105℃)
² 環保標準：RoHS
² 標準顏色：黑、透明，其它顏色可定制
l 聚烯烴外層技術指標 Volsun Electronics Technology
|
性能 |
指標 |
測試方法/條件 |
|
拉伸強度 |
≥12MPa |
ASTM D 2671 |
|
斷裂伸長率 |
≥400% |
ASTM D 2671 |
|
熱老化后拉伸強度 |
≥11MPa |
158℃×168h |
|
熱老化后斷裂伸長率 |
≥350% |
158℃×168h |
|
軸向變化率 |
0～-10% |
ASTM D 2671 |
|
阻燃性 |
30秒內自熄 |
AMS-DTL-23053/4 |
|
擊穿強度 |
≥15kV/mm |
IEC 60243 |
|
體積電阻率 |
≥1014Ω.cm |
IEC 60093 |
l 熱熔膠內層技術指標 Volsun Electronics Technology
|
性能 |
指標 |
測試方法/條件 |
|
軟化點 |
95±5℃ |
ASTM E 28 |
|
吸水率 |
＜0.5% |
ASTM D 570 |
|
剝離強度(膠對PE) |
≥120N/25mm |
ASTM D 1000 |
|
剝離強度(膠對鋁) |
≥80N/25mm |
ASTM D 1000 |
l 2:1產品規格表 Volsun Electronics Technology
|
規格 |
供貨內徑D(mm) |
全縮后尺寸(mm) |
標準包裝 |
||
|
內徑d |
平均總壁厚w1 |
膠層壁厚w2 |
(米/盤，米/根) |
||
|
Φ1.6 |
≥1.6 |
≤0.80 |
0.60±0.15 |
0.30±0.10 |
200 |
|
Φ2.4 |
≥2.4 |
≤1.20 |
0.70±0.15 |
0.35±0.10 |
200 |
|
Φ3.2 |
≥3.2 |
≤1.60 |
0.70±0.15 |
0.35±0.10 |
200 |
|
Φ4.8 |
≥4.8 |
≤2.40 |
0.80±0.15 |
0.40±0.10 |
100 |
|
Φ6.4 |
≥6.4 |
≤3.20 |
0.80±0.15 |
0.40±0.10 |
100 |
|
Φ7.9 |
≥7.9 |
≤3.90 |
0.90±0.15 |
0.45±0.10 |
100 |
|
Φ9.5 |
≥9.5 |
≤4.80 |
0.90±0.15 |
0.45±0.10 |
50 |
|
Φ12.7 |
≥12.7 |
≤6.40 |
0.95±0.20 |
0.45±0.10 |
25 |
|
Φ15.9 |
≥15.9 |
≤7.90 |
0.95±0.20 |
0.45±0.10 |
25 |
|
Φ19.1 |
≥19.1 |
≤9.50 |
1.00±0.20 |
0.45±0.10 |
25 |
|
Φ25.4 |
≥25.4 |
≤12.70 |
1.10±0.20 |
0.50±0.10 |
25 |
|
Φ31.8 |
≥31.8 |
≤15.0 |
1,15±0.20 |
0.50±0.10 |
1.22 |
|
Φ38.1 |
≥38.1 |
≤19.0 |
1.25±0.20 |
0.50±0.10 |
1.22 |
|
Φ44.5 |
≥44.5 |
≤22.0 |
1.35±0.20 |
0.55±0.10 |
1.22 |
|
Φ50.8 |
≥50.8 |
≤25.4 |
1.50±0.25 |
0.60±0.10 |
1.22 |
注：可按要求訂制特殊尺寸及包裝。
l 3:1產品規格表 Volsun Electronics Technology
|
規格 |
供貨內徑D(mm) |
全縮后尺寸(mm) |
標準包裝 |
||
|
內徑d |
總壁厚w1 |
膠層壁厚w2 |
(米/盤，米/根) |
||
|
Φ3.0 |
≥3.0 |
≤1.00 |
≥1.00 |
0.50 |
200 |
|
Φ4.8 |
≥4.8 |
≤1.50 |
≥1.00 |
0.50 |
100 |
|
Φ6.0 |
≥60 |
≤2.00 |
≥1.00 |
0.50 |
100 |
|
Φ9.0 |
≥9.0 |
≤3.00 |
≥1.40 |
0.60 |
50 |
|
Φ12.0 |
≥12.0 |
≤4.00 |
≥1.60 |
0.80 |
25 |
|
Φ15.0 |
≥15.0 |
≤5.00 |
≥1.80 |
0.80 |
25 |
|
Φ19.0 |
≥19.0 |
≤6.00 |
≥2.10 |
0.80 |
25 |
|
Φ24.0 |
≥24.0 |
≤8.00 |
≥2.40 |
1.00 |
25 |
|
Φ30.0 |
≥30.0 |
≤10.0 |
≥2.40 |
1.00 |
25 |
|
Φ40.0 |
≥40.0 |
≤13.0 |
≥2.40 |
1.00 |
1.22 |
|
Φ50.0 |
≥50.0 |
≤19.0 |
≥2.40 |
1.00 |
1.22 |
注：可按要求訂制特殊尺寸及包裝。
l 4:1產品規格表 Volsun Electronics Technology
|
規格 |
供貨內徑D(mm) |
全縮后尺寸(mm) |
標準包裝 |
||
|
內徑d |
總壁厚w1 |
膠層壁厚w2 |
(米/盤，米/根) |
||
|
Φ4.0 |
≥4.0 |
≤1.00 |
≥1.00 |
0.50 |
200 |
|
Φ6.0 |
≥6.0 |
≤1.50 |
≥1.00 |
0.50 |
100 |
|
Φ8.0 |
≥8.0 |
≤2.00 |
≥1.00 |
0.50 |
50 |
|
Φ12.0 |
≥12.0 |
≤3.00 |
≥1.40 |
0.60 |
25 |
|
Φ16.0 |
≥16.0 |
≤4.00 |
≥1.60 |
0.80 |
25 |
|
Φ19.0 |
≥19.0 |
≤4.50 |
≥1.80 |
0.80 |
25 |
|
Φ24.0 |
≥24.0 |
≤6.00 |
≥2.10 |
0.80 |
25 |
|
Φ32.0 |
≥32.0 |
≤8.00 |
≥2.40 |
1.00 |
1.22 |
|
Φ40.0 |
≥40.0 |
≤10.0 |
≥2.40 |
1.00 |
1.22 |
|
Φ52.0 |
≥52.0 |
≤13.0 |
≥2.40 |
1.00 |
1.22 |
注：可按要求訂制特殊尺寸及包裝。
