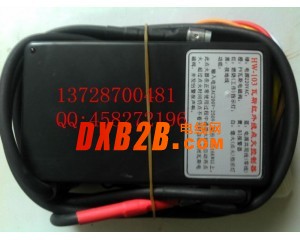

N：點火輸出

S：信號偵測

綠：電源220伏

藍：電源共用線

橙/藍：PV燃?xì)怆姶砰y

紅/藍：L2燃燒工作指示燈

白/藍：L1熄火（點火）指示燈

黃/藍：警報器

黑：接地線

二、功能：

尺寸：127mm*70mm*42mm

安裝孔距： 118mm 孔徑φ 5mm

重量：400g

輸入電壓：AC220（AC185~AC250V）

點火：輸出高壓16KV以上

再點火：熄火時能自動再點火

指示燈：熄火（點火）指示、燃燒（工作）指示，自動交換

自動報警：超過點火時間（22秒），仍未點火時將會自動發出警報
