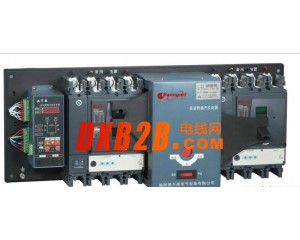

★WATSN系列智能型雙電源自動轉換開關是由兩臺三極或四極的塑殼斷路器及其附件(輔助、報警觸頭)、機械聯鎖傳動機構、智能控制器等組成。分為整體式分體式兩種結構。整體式是控制器和執行機構同裝在一個底座上；分體式是控制器裝在柜體面板上，執行機構裝在底座上由用戶安裝在柜體內，控制器與執行機構用約2m長的電纜連接。其特點是：
★兩臺斷路器之間具有可靠的機械聯鎖裝置和電氣聯鎖保護，徹底杜絕了兩臺斷路器同時合閘的可能性。
★智能化控制器采用以單片機為控制核心，硬件簡潔，功能強大，擴展方便，可靠性高；
★具有短路、過載保護功能，過壓、欠壓、缺相自動轉換功能與智能報警功能；
★自動轉換參數可在外部自由設定；
★具有操作電機智能保護功能；
★本裝置帶有消防控制電路，當消防控制中心給一控制信號進入智能控制器，兩臺斷路器都進入分閘狀態；
★留有計算機聯聯網接口，以備實現遙控、遙調、遙信、遙測等四遙功能。
二、WATSN系列產品結構與特點
WATSN系列智能型雙電源自動轉換開關是由兩臺三極或四極的微型斷路器及其附件(輔助、報警觸頭)、機械聯鎖傳動機構、控制器等組成。
其特點是：
★具有體積小，結構簡單； 操作方便，使用壽命長，3P、4P均可提供；
★開關轉換驅動采用單電機驅動、平穩、無噪音、沖擊力小；
★具有機械聯鎖和電氣聯鎖，轉換可靠，手動、自動轉換均可；
★常用、備用斷路器額定電流可以不同；
★WATSN內裝有接線端子供用戶接線可以反映斷路器(開或閉)狀態； WATSN面板上有各種指示。
三、接線示意圖
詳見說明（略）
四、WATSN經濟型自動轉換開關技術特性
極數 額定電壓
（Ue）（V）AC 額定電流In(A)AC 額定頻率
（Hz） 控制電壓
（V） 極限短路分析能力
（A）/cos(φ) 機械壽命
（次數）
2P 220V 6、10、16、20、25、32、40
50、63 50/60 220V 6000/0.65 10000
3P 380V 4500/0.70
4P
五、工作原理
當常用電源正常，功能鍵置于自動檔時，備用斷路器分、常用斷路器合，以保護常用電源接通負載。當常用電源A一相或三相全部電壓中斷時，ATS將負載從常用電源轉換到備用電源(當備用電源有正常電壓時)，并在常用電源恢復至正常時，又將備用電源轉換至常用電源。
六、使用操作與維護
無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動--自動按鈕置于手動位置，當推動手柄順時針轉至終端時，備用電源執行斷路器Qr分閘，常用電源執行斷路器Qn合閘；當推動手柄逆時針轉至終端時，備用電源執行斷路器Qr合閘，常用電源執行斷路器Qn分閘；面板中電源指示燈指示自動控制盒工作電源，若該燈不亮，說明自動控制盒工作電源有故障，不能操作開關。待修復正常后，將手動--自動按鈕置于自動位置，如果常用電源供電正常，轉換開關將轉到常用電源供電，面板中常用電源指示燈亮；如果常用電源供電不正常，則轉換開關將轉到備用電源供電，面板中備用電源指示燈亮。轉換開關設有兩只1A的熔斷器和一只接線端子，熔斷器作為自動控制器短路保護用。接線端子則為指示信號燈接至控制箱面板提供有源電源，其電壓為交流220V，電流為150mA，其中具體操作可參考隨機附帶的說明書線路圖進行連接。
七、故障分析與排除
當處于自動控制狀態下供電電源發生改變時，電操機構不動作，即小型斷路器不能合閘或分閘，此時應先檢查：
（1）電網是否都停電；
（2）接線有否脫落；
（3）產品本身的保險絲是否燒斷。如果任一斷路器前端有電，而接線又都正確，保險絲也完好，但仍不能合閘或分閘，此時應請專業人員維修或與制造廠聯系解決。
訂貨須知：
1.電壓；
2.電流；
3.數量
