一：產品特點及用途
本產品適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸，
電纜具有較好的熱穩定性，能在高溫、低溫、腐蝕性中保持良好的電性能和柔軟性，適合
冶金、電力、石化等行業具有移動耐溫等特殊要求場合使用。
二：產品執行標準
Q/HHTZH004.2
阻燃耐火特性試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 450/750KV
最高工作溫度：180℃
2． 最低環境溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜安裝敷設溫度應不低于-20℃。
4． 電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍
四：基本型號及名稱
|
KGG
|
硅橡膠絕緣和護套控制電纜
|
|
KGGR
|
硅橡膠絕緣和護套控制軟電纜
|
|
KGGP
|
硅橡膠絕緣和護套銅絲編織屏蔽控制電纜
|
|
KGGRP
|
硅橡膠絕緣和護套銅絲編織屏蔽控制軟電纜
|
|
KGGRP1
|
硅橡膠絕緣和護套鍍錫編織屏蔽控制軟電纜
|
備注：1 如需阻燃型硅橡膠電纜，型號前加ZR；
2硅橡膠絕緣丁腈護套電纜在芯數多，截面大的情況下代替硅橡膠絕緣和護套耐熱控制電纜，
適用情況與硅橡膠護套電纜相似，長時使用溫度為-60-105℃。
3導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
|
項目
|
代號
|
說明
|
|
阻燃特性
|
ZR
|
阻燃硅橡膠護套
|
|
系列代號
|
K
|
控制電纜
|
|
絕緣材料
|
G
|
硅橡膠
|
|
護套材料
|
G
|
硅橡膠
|
|
YVF
|
丁腈聚氯乙烯
|
|
屏蔽材料
|
P
|
銅絲編織屏蔽
|
|
P1
|
鍍錫銅絲屏蔽
|
|
導體結構
|
A
|
單股導體
|
|
B
|
7股絞合導體
|
|
R
|
多股絞合導體
|
六：主要技術指標
1． 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3規定。
2．20℃時絕緣電阻不小于500MΩ/KM。
3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
|
線芯*標稱截面(mm2)
|
導體結構
(根數*直徑)
mm
|
電纜最大外徑(mm)
|
參考重量(kg/km)
|
|
KGGR
|
KGGRP
|
KGGR
|
KGGRP
|
|
2*0.75
|
24*0.20
|
9.2
|
10.0
|
78
|
118
|
|
2*1.0
|
32*0.20
|
9.5
|
10.6
|
87
|
127
|
|
2*1.5
|
48*0.20
|
10.2
|
11.5
|
114
|
164
|
|
2*2.5
|
51*0.25
|
10.5
|
12.5
|
156
|
210
|
|
3*0.75
|
24*0.20
|
10.5
|
11.5
|
93
|
133
|
|
3*1.0
|
32*0.20
|
11.5
|
12.9
|
100
|
152
|
|
3*1.5
|
48*0.20
|
12.0
|
13.8
|
126
|
177
|
|
3*2.5
|
51*0.25
|
12.5
|
14.8
|
180
|
243
|
|
4*0.75
|
24*0.20
|
11.0
|
12.5
|
110
|
160
|
|
4*1.0
|
32*0.20
|
11.5
|
13.0
|
120
|
173
|
|
4*1.5
|
48*0.20
|
12.0
|
13.5
|
151
|
205
|
|
4*2.5
|
51*0.25
|
14.5
|
15.5
|
220
|
270
|
|
5*0.75
|
24*0.20
|
12.0
|
13.0
|
118
|
168
|
|
5*1.0
|
32*0.20
|
12.5
|
13.5
|
140
|
200
|
|
5*1.5
|
48*0.20
|
13.0
|
14.2
|
190
|
250
|
|
5*2.5
|
51*0.25
|
14.0
|
15.2
|
290
|
380
|
|
7*0.75
|
24*0.20
|
12.5
|
13.5
|
141
|
201
|
|
7*1.0
|
32*0.20
|
13.0
|
14.2
|
162
|
231
|
|
7*1.5
|
48*0.20
|
13.6
|
14.6
|
230
|
290
|
|
7*2.5
|
51*0.25
|
15.5
|
16.5
|
350
|
360
|
|
8*0.75
|
24*0.20
|
13.5
|
14.5
|
165
|
224
|
|
8*1.0
|
32*0.20
|
14.0
|
15.0
|
190
|
223
|
|
8*1.5
|
48*0.20
|
15.8
|
17.2
|
278
|
281
|
|
8*2.5
|
51*0.25
|
17.0
|
18.2
|
410
|
560
|
|
10*0.75
|
24*0.20
|
14.1
|
15.4
|
210
|
310
|
|
10*1.0
|
32*0.20
|
15.0
|
16.0
|
260
|
394
|
|
10*1.5
|
48*0.20
|
17.1
|
18.1
|
345
|
460
|
|
10*2.5
|
51*0.25
|
21.0
|
22.1
|
510
|
640
|
|
12*0.75
|
24*0.20
|
15.5
|
16.5
|
245
|
345
|
|
12*1.0
|
32*0.20
|
17.2
|
18.2
|
287
|
387
|
|
12*1.5
|
48*0.20
|
18.0
|
19.0
|
372
|
500
|
|
12*2.5
|
51*0.25
|
21.0
|
22.0
|
577
|
680
|
|
14*0.75
|
24*0.20
|
17.0
|
18.0
|
280
|
380
|
|
14*1.0
|
32*0.20
|
17.6
|
19.0
|
321
|
440
|
|
14*1.5
|
48*0.20
|
19.0
|
20.0
|
440
|
560
|
|
14*2.5
|
51*0.25
|
21.0
|
22.0
|
580
|
780
|
|
19*0.75
|
24*0.20
|
15.8
|
16.8
|
340
|
450
|
|
19*1.0
|
32*0.20
|
17.0
|
18.0
|
400
|
520
|
|
19*1.5
|
48*0.20
|
20.0
|
21.0
|
520
|
650
|
|
19*2.5
|
51*0.25
|
23.0
|
24.0
|
845
|
1023
|
|

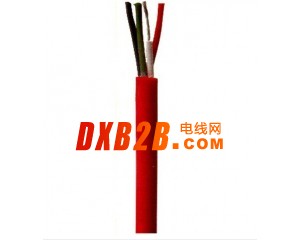

點擊圖片查看原圖
